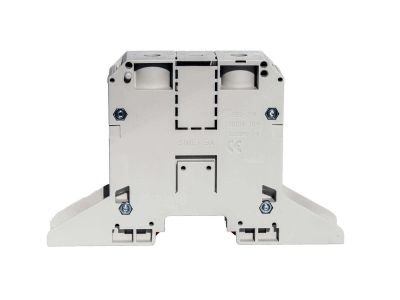

Złączka szynowa gwintowa 70mm2 TS35 1-tor ZSG1-70Ns Nowa, szara | 11951312 Simet

Opis i Kluczowe Cechy

Złączka szynowa gwintowa ZSG1-70Ns (symbol 11951312) przeznaczona jest do bezpiecznego łączenia przewodów aluminiowych i miedzianych o przekroju do 70 mm². Dzięki napięciu znamionowemu 1000 V oraz prądowi znamionowemu 192 A zapewnia niezawodne prowadzenie obwodów o dużym obciążeniu bez ryzyka przegrzania. Montowana na szynie TS35, oferuje kompaktowe wymiary 78 x 132 x 24 mm, co ułatwia instalację w rozdzielnicach i szafach sterowniczych.

• Prąd znamionowy 192 A: umożliwia bezpieczne prowadzenie prądów roboczych w wymagających obwodach, minimalizując straty mocy i ryzyko przeciążenia.
• Napięcie znamionowe 1000 V: gwarantuje izolację odpowiednią dla instalacji niskiego napięcia, w tym obwodów przemysłowych i rozdzielnic głównych.
• Przekrój do 70 mm² (Cu/Al): kompatybilność z przewodami aluminiowymi i miedzianymi pozwala na elastyczne zastosowanie w różnych typach instalacji, bez konieczności stosowania dodatkowych przejściówek.
• Montaż na szynie TS35: szybki i stabilny montaż na standardowej szynie DIN 35 mm, oszczędność miejsca w rozdzielnicy i łatwa rozbudowa.
• Złącze gwintowe: pewne i powtarzalne połączenie mechaniczne, łatwe do dokręcenia kontrolowanym momentem, co zapewnia niską rezystancję styków.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm bezpieczeństwa dla osprzętu elektroinstalacyjnego oraz posiada oznaczenie CE. Został zaprojektowany zgodnie z dobrą praktyką inżynierską i standardami DIN, co gwarantuje niezawodność w stacjonarnych instalacjach niskiego napięcia.

Zastosowanie

Złączka ZSG1-70Ns znajduje zastosowanie w rozdzielnicach głównych, tablicach rozdzielczych oraz szafach sterowniczych, gdzie wymagane jest pewne i trwałe łączenie przewodów o dużym przekroju.

• Łączenie przewodów doprowadzających w rozdzielnicach głównych budynków mieszkalnych i przemysłowych.
• Połączenia szyn zbiorczych z przewodami odpływowymi w instalacjach o wysokim zapotrzebowaniu prądowym.
• Stosowanie w obwodach zasilania maszyn i urządzeń, gdzie wymagana jest odporność na długotrwałe obciążenie.
• Rozbudowa istniejących instalacji – łatwe dołączenie nowych odbiorów do szyny TS35.

Wskazówki Montażowe

Montaż złączki powinien być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obwodzie. Złączkę należy zamocować na szynie TH35 (TS35) poprzez zatrzaśnięcie. Przewody o przekroju do 70 mm² (Cu/Al) wprowadzić do zacisku gwintowego i dokręcić momentem zgodnym z dokumentacją producenta. Przekrój przewodów musi być dobrany do prądu znamionowego zabezpieczenia obwodu. Po zakończeniu montażu sprawdzić pewność połączenia oraz brak uszkodzeń izolacji.

FAQ

• Jaki maksymalny przekrój przewodu można podłączyć? Złączka ZSG1-70Ns obsługuje przewody aluminiowe i miedziane o przekroju do 70 mm².
• Czy złączka nadaje się do przewodów aluminiowych? Tak, została zaprojektowana zarówno do przewodów miedzianych, jak i aluminiowych, co potwierdzają parametry katalogowe.
• Jak zamontować złączkę na szynie DIN? Należy umieścić złączkę na szynie TS35 i zatrzasnąć mechanizm mocujący – demontaż wymaga użycia wkrętaka do odblokowania zatrzasku.
