Złączka szynowa gwintowa 6mm2 TS35 1-tor ZSG1-6.0Nz Nowa, żółta | 11421314 Simet

Opis i Kluczowe Cechy

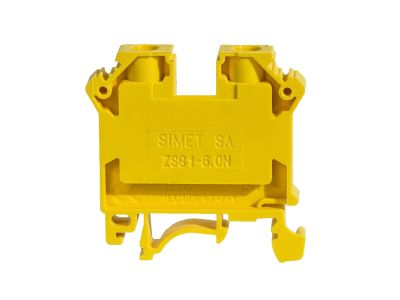

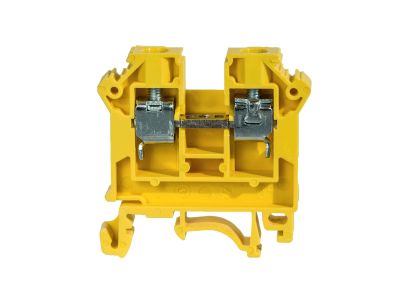

Złączka szynowa gwintowa ZSG1-6.0Nz marki SIMET to profesjonalny komponent elektroinstalacyjny zaprojektowany z myślą o najbardziej wymagających systemach rozdziału energii. Produkt charakteryzuje się możliwością przyłączenia przewodów o przekroju znamionowym do 6 mm², co pozwala na bezpieczne i stabilne przesyłanie prądu o natężeniu do 41 A. Dzięki zastosowaniu wysokiej jakości zacisków gwintowych, złączka zapewnia trwały styk elektryczny oraz wysoką odporność na poluzowanie pod wpływem drgań. Napięcie znamionowe izolacji na poziomie 800 V predysponuje ten element do pracy w zaawansowanych układach przemysłowych. Wyrazisty żółty kolor obudowy ułatwia identyfikację konkretnych sekcji w rozdzielnicy, co znacząco przyspiesza prace serwisowe i diagnostyczne.

• Wysoka obciążalność: Prąd znamionowy 41 A pozwala na zasilanie odbiorników o dużej mocy.
• Uniwersalność materiałowa: Specjalna konstrukcja zacisku umożliwia łączenie zarówno przewodów miedzianych (Cu), jak i aluminiowych (Al).
• Kompaktowe wymiary: Szerokość wynosząca zaledwie 8 mm pozwala na optymalne wykorzystanie miejsca na szynie montażowej.

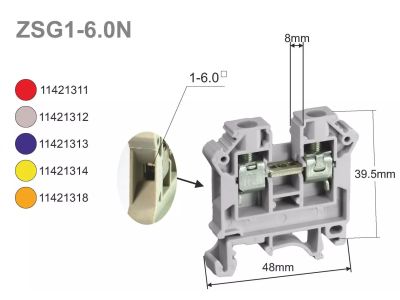

• Trwałość: Solidna obudowa o wymiarach 39,5x48x8 mm gwarantuje stabilność mechaniczną całego rzędu złączek.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami dotyczącymi osprzętu elektrotechnicznego, co potwierdza jego przydatność do zastosowań profesjonalnych. Złączka spełnia wymagania w zakresie bezpieczeństwa użytkowania oraz wytrzymałości dielektrycznej dla napięć do 800 V. Zastosowane materiały izolacyjne są odporne na starzenie oraz posiadają odpowiednią klasę palności, co jest kluczowe dla zachowania ciągłości pracy instalacji w sytuacjach awaryjnych.

Zastosowanie

Złączka ZSG1-6.0Nz znajduje szerokie zastosowanie w prefabrykacji szaf sterowniczych, rozdzielnicach niskiego napięcia oraz systemach automatyki budynkowej. Dzięki możliwości łączenia przewodów Al/Cu, jest niezastąpiona w modernizowanych instalacjach, gdzie zachodzi potrzeba przejścia między różnymi typami okablowania. Jest idealnym rozwiązaniem dla elektryków i integratorów systemów, którzy poszukują niezawodnych punktów rozdziału energii w obiektach przemysłowych, komercyjnych oraz mieszkalnych.

Wskazówki Montażowe

Montaż złączki odbywa się w sposób błyskawiczny na standardowej szynie montażowej TS 35 (DIN). Aby zapewnić optymalne parametry pracy, należy przestrzegać następujących zaleceń:

• Przygotowanie przewodu: Izolację z przewodu o przekroju 6 mm² należy zdjąć na długości odpowiadającej głębokości zacisku, unikając uszkodzenia żył.
• Moment dokręcania: Śruby zaciskowe powinny być dokręcone z odpowiednią siłą, aby zapewnić minimalną rezystancję styku bez ryzyka zerwania gwintu.
• Blokada końcowa: Zaleca się stosowanie trzymaczy końcowych na końcach rzędu złączek, aby zapobiec ich przesuwaniu się na szynie TS 35.
• Łączenie Al/Cu: Przy podłączaniu przewodów aluminiowych zaleca się stosowanie odpowiednich past stykowych zapobiegających utlenianiu się aluminium.

FAQ

1. Czy złączka ZSG1-6.0Nz może być stosowana w instalacjach prądu stałego (DC)?
Tak, parametry napięciowe (800 V) i prądowe (41 A) pozwalają na jej bezpieczne stosowanie w obwodach DC, o ile nie zostaną przekroczone wartości znamionowe.

2. Czy do montażu wymagane są specjalistyczne narzędzia?
Do montażu na szynie TS 35 nie są wymagane narzędzia (montaż zatrzaskowy), natomiast do dokręcenia przewodów wystarczy standardowy wkrętak płaski lub krzyżakowy o odpowiednim rozmiarze.

3. Jaka jest główna zaleta stosowania złączek w kolorze żółtym?
Kolorystyka pozwala na logiczne grupowanie obwodów w rozdzielnicy, co zwiększa przejrzystość instalacji i ułatwia pracę personelowi utrzymania ruchu.
