Złączka szynowa gwintowa 4mm2 TS32,35 1-tor ZSG1-4.0Ns Nowa, szara | 11321312 Simet

Opis i Kluczowe Cechy

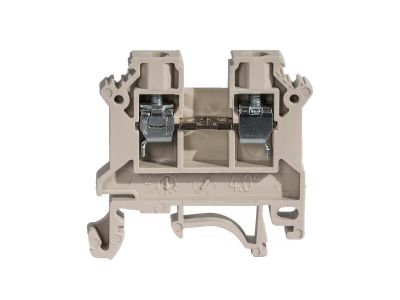

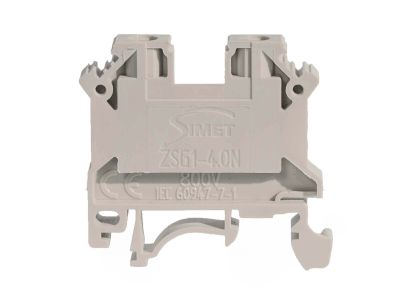

Złączka szynowa gwintowa ZSG1-4.0Ns marki SIMET to profesjonalny element osprzętu elektroinstalacyjnego, zaprojektowany z myślą o niezawodnym łączeniu torów prądowych w szafach sterowniczych i rozdzielnicach. Produkt charakteryzuje się przekrojem znamionowym wynoszącym 4 mm², co pozwala na bezpieczne i stabilne przesyłanie energii elektrycznej przy prądzie znamionowym dochodzącym do 32 A. Dzięki zastosowaniu wysokiej jakości materiałów izolacyjnych, złączka oferuje napięcie znamionowe izolacji na poziomie 800 V, co czyni ją idealnym rozwiązaniem dla wymagających instalacji przemysłowych.

• Uniwersalność materiałowa: Specjalna konstrukcja zacisku umożliwia łączenie zarówno przewodów miedzianych (Cu), jak i aluminiowych (Al), co zwiększa elastyczność projektową.
• Kompaktowe wymiary: Szerokość wynosząca zaledwie 6,5 mm pozwala na optymalne zagospodarowanie przestrzeni na szynie montażowej.
• Solidny zacisk gwintowy: Gwarantuje trwały styk elektryczny i odporność na poluzowanie pod wpływem drgań.
• Estetyka i identyfikacja: Obudowa w kolorze szarym ułatwia standardową identyfikację torów fazowych lub neutralnych w systemach rozdzielczych.

Zgodność z Normami

Złączka ZSG1-4.0Ns została zaprojektowana i wykonana zgodnie z rygorystycznymi normami bezpieczeństwa obowiązującymi w branży elektrotechnicznej. Spełnia wymagania normy PN-EN 60947-7-1, co potwierdza jej przydatność do pracy w niskonapięciowej aparaturze rozdzielczej i sterowniczej. Produkt posiada certyfikację CE, co gwarantuje zgodność z dyrektywami Unii Europejskiej w zakresie bezpieczeństwa użytkowania oraz ochrony środowiska.

Zastosowanie

Produkt znajduje szerokie zastosowanie w sektorze B2B, szczególnie w prefabrykacji rozdzielnic elektrycznych, systemach automatyki przemysłowej oraz instalacjach budynkowych. Dzięki możliwości montażu na standardowych szynach profilowych, złączka jest podstawowym elementem budowy mostków prądowych oraz punktów rozdziału energii. Jest niezastąpiona wszędzie tam, gdzie wymagana jest wysoka odporność na przebicia oraz pewność połączenia w trudnych warunkach eksploatacyjnych.

Wskazówki Montażowe

Prawidłowy montaż złączki ZSG1-4.0Ns jest kluczowy dla zachowania parametrów technicznych instalacji:

• Montaż na szynie: Złączka jest przystosowana do zatrzaskiwania na szynach montażowych typu TS 35 oraz TS 32, co zapewnia stabilne osadzenie wewnątrz obudowy.
• Przygotowanie przewodów: Przed umieszczeniem w zacisku, izolację przewodu należy zdjąć na odpowiedniej długości, dbając o to, aby żyła nie była uszkodzona.
• Moment dokręcania: Należy stosować odpowiedni moment dokręcania śruby zaciskowej, aby zapewnić optymalny docisk bez ryzyka zerwania gwintu lub zmiażdżenia żyły przewodu.
• Zakończenie sekcji: Zaleca się stosowanie dedykowanych płytek krańcowych w celu odizolowania ostatniej złączki w rzędzie.

FAQ

Czy złączka ZSG1-4.0Ns może być stosowana w instalacjach zewnętrznych?
Złączka powinna być montowana wewnątrz obudów lub rozdzielnic o stopniu ochrony IP dostosowanym do warunków środowiskowych panujących w miejscu instalacji.

Czy produkt obsługuje przewody typu linka?
Tak, złączka obsługuje zarówno przewody typu drut, jak i linka. W przypadku linek zaleca się stosowanie tulejek zaciskowych dla zapewnienia najlepszego styku.

Jakie są dokładne wymiary produktu?
Złączka posiada wymiary: szerokość 6,5 mm, wysokość 44 mm oraz głębokość 34 mm, co pozwala na gęste upakowanie aparatury na szynie DIN.
