Złączka szynowa gwintowa 35mm2 TS32,35 1-tor ZSG1-35.0n, niebieska | 12701313 Simet

Opis i Kluczowe Cechy

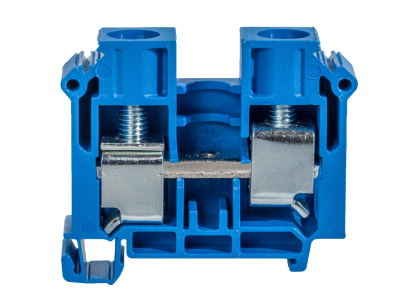

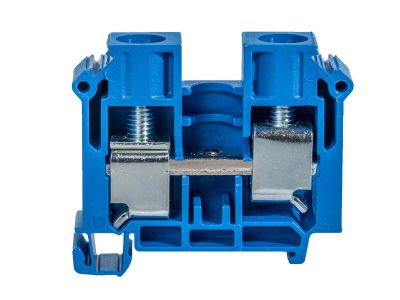

Złączka szynowa gwintowa ZSG1-35.0n (symbol 12701313) w kolorze niebieskim przeznaczona jest do łączenia przewodów aluminiowych i miedzianych w rozdzielnicach elektrycznych. Dzięki prądowi znamionowemu 125 A i napięciu znamionowemu 800 V zapewnia bezpieczne prowadzenie obwodów o znacznym obciążeniu bez ryzyka przegrzania styków. Montowana na szynie TH35 (TS35) o wymiarach 14 x 49 x 54 mm, stanowi kompaktowe rozwiązanie dla instalacji przemysłowych i budynkowych.

• Prąd znamionowy 125 A: umożliwia bezpieczną pracę w obwodach o dużym obciążeniu, minimalizując ryzyko przegrzania i utraty parametrów izolacji.
• Napięcie znamionowe 800 V: gwarantuje odpowiednią wytrzymałość dielektryczną, co jest kluczowe w instalacjach przemysłowych i rozdziałach energii.
• Przekrój znamionowy 35 mm²: dedykowany do przewodów o dużym przekroju, umożliwia pewne i trwałe połączenie zarówno dla aluminium, jak i miedzi.
• Gwintowane złącze śrubowe: zapewnia stabilny i niskorezystancyjny styk, łatwy w montażu i demontażu przy użyciu standardowych narzędzi.
• Kolor niebieski: zgodnie z konwencją barwną ułatwia identyfikację obwodów neutralnych w instalacji, podnosząc bezpieczeństwo i czytelność rozdzielnicy.
• Montaż na szynie TH35: szybkie i pewne osadzenie w rozdzielnicy, bez potrzeby dodatkowych akcesoriów.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z obowiązującymi europejskimi normami bezpieczeństwa oraz standardem DIN. Posiada certyfikację CE, potwierdzającą zgodność z wymogami dla złączek szynowych stosowanych w instalacjach niskiego napięcia.

Zastosowanie

Złączka szynowa gwintowa ZSG1-35.0n sprawdza się w różnorodnych aplikacjach wymagających pewnego połączenia przewodów o przekroju do 35 mm²:

• Łączenie przewodów neutralnych (N) w rozdzielnicach głównych i podrozdzielnicach.
• Tworzenie punktów rozdziału energii w instalacjach przemysłowych i komercyjnych.
• Przyłączanie odbiorników o dużym poborze prądu (np. silników, agregatów, zasilaczy UPS).
• Modernizacja i rozbudowa istniejących tablic rozdzielczych wymagająca bezśrubowych lub gwintowanych połączeń szynowych.

Wskazówki Montażowe

Montaż oraz wszelkie prace przy instalacji elektrycznej może wykonywać wyłącznie wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem czynności bezwzględnie odłącz napięcie i zabezpiecz przed przypadkowym załączeniem. Złączkę osadź na szynie montażowej TH35 (TS35) zgodnie z instrukcją producenta. Przekrój przewodów dobierz do prądu znamionowego (125 A) oraz długości obwodu, kierując się obowiązującymi normami. Moment dokręcania śrub należy stosować według dokumentacji technicznej produktu – nadmierne dokręcenie może uszkodzić zacisk, zbyt słabe prowadzi do wzrostu rezystancji przejścia.

FAQ

• Jaki przekrój przewodów można podłączyć do tej złączki? Złączka przystosowana jest do przewodów o przekroju do 35 mm², zarówno miedzianych, jak i aluminiowych.
• Czy kolor niebieski oznacza przeznaczenie wyłącznie do przewodu neutralnego? Tak, zgodnie z powszechnie stosowaną konwencją barwną w instalacjach elektrycznych, niebieski kolor izolacji lub złączki wskazuje na przewód neutralny (N).
• Jaki jest stopień ochrony (IP) tej złączki? Producent nie podaje konkretnego stopnia IP dla samej złączki. Podczas montażu w rozdzielnicy, cały zestaw uzyskuje typowy stopień ochrony wynikający z obudowy (zazwyczaj IP20 w suchych pomieszczeniach).
