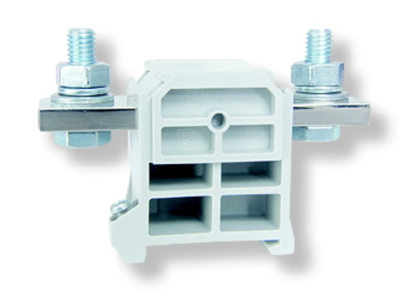

Złączka szynowa gwintowa, 240mm2 TS35 1-tor ZSG1-240.0s, szara | 12904312 Simet

Opis i Kluczowe Cechy

Złączka szynowa gwintowa (symbol ZSG1-240.0s, numer katalogowy 12904312) przeznaczona do łączenia przewodów aluminiowych i miedzianych. Jej najważniejsze parametry: prąd znamionowy 415 A oraz napięcie znamionowe 800 V, co umożliwia bezpieczne i niezawodne połączenia w obwodach o dużym obciążeniu. Montaż na szynie TS35 (TH35) o wymiarach 104 x 6 x 41 mm zapewnia stabilne osadzenie w rozdzielnicy.

• Prąd znamionowy 415 A: Umożliwia bezpieczne prowadzenie dużych prądów bez ryzyka przegrzania złącza – idealna do zastosowań w instalacjach przemysłowych i energetycznych.
• Napięcie znamionowe 800 V: Gwarantuje bezpieczną pracę w układach o podwyższonym napięciu, zgodnie z wymaganiami nowoczesnych systemów elektroenergetycznych.
• Przeznaczenie do przewodów Al i Cu: Uniwersalność – możliwość łączenia zarówno przewodów aluminiowych, jak i miedzianych, co upraszcza magazynowanie i montaż.
• Montaż na szynie TS35 (TH35): Szybki i pewny montaż w standardowych rozdzielnicach modułowych, bez potrzeby stosowania dodatkowych uchwytów.
• Kompaktowa obudowa (104 x 6 x 41 mm): Oszczędność miejsca w rozdzielnicy przy jednoczesnym zachowaniu wysokiej obciążalności prądowej.

Zgodność z Normami

Brak konkretnych norm w danych wejściowych. Produkt zaprojektowany zgodnie z ogólnymi wymaganiami europejskimi i oznaczony certyfikatem CE, co potwierdza spełnienie podstawowych standardów bezpieczeństwa dla złączek szynowych.

Zastosowanie

Złączka szynowa gwintowa ZSG1-240.0s znajduje zastosowanie w rozdzielnicach głównych, tablicach rozdzielczych oraz w systemach dystrybucji energii w budynkach przemysłowych i komercyjnych.

• Łączenie przewodów doprowadzających w rozdzielnicach głównych (szyny zbiorcze) – umożliwia bezpieczne przyłączanie kabli Al/Cu o przekroju do 240 mm².
• Wykorzystanie w instalacjach fotowoltaicznych i energetycznych jako złącze dla przewodów o dużym przekroju – pozwala na niezawodne łączenie ciągów prądowych.
• Montaż w szafach sterowniczych jako punkt rozgałęzienia obwodów siłowych – podnosi elastyczność i upraszcza okablowanie.
• Stosowanie w systemach zasilania awaryjnego (UPS, agregaty) – zapewnia pewne połączenie przy wysokich prądach.

Wskazówki Montażowe

Złączkę należy montować wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, przy bezwzględnie odłączonym napięciu. Mocowanie odbywa się na szynie TH35 (TS35) – wystarczy zatrzasnąć złączkę na szynie. Przed dokręceniem gwintów upewnij się, że przewody są odpowiednio przygotowane (odizolowane na właściwą długość). Moment dokręcania śrub gwintowych stosuj zgodnie z dokumentacją producenta. Przekrój przewodów dobieraj do prądu znamionowego (415 A) i warunków środowiskowych. Po montażu sprawdź siłę docisku oraz brak luzów.

FAQ

• Czy złączka nadaje się do przewodów aluminiowych? Tak, jest przeznaczona zarówno do przewodów aluminiowych (Al), jak i miedzianych (Cu).
• Jaki jest maksymalny przekrój przewodu? Złączka obsługuje przewody o przekroju do 240 mm² (stąd oznaczenie 240mm2).
• Czy montaż odbywa się standardowo na szynie TH35? Tak, złączka została zaprojektowana do montażu na szynie TS35 (TH35), zgodnej z normą DIN.
