Złączka szynowa gwintowa 2,5mm2 TS32,35 1-tor ZSG1-2.5Ns Nowa, szara | 11221312 Simet

Opis i Kluczowe Cechy

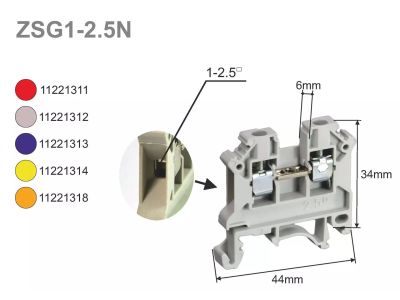

Złączka szynowa gwintowa ZSG1-2.5Ns marki SIMET to profesjonalny komponent elektroinstalacyjny zaprojektowany z myślą o niezawodnym łączeniu torów prądowych w szafach sterowniczych i rozdzielnicach. Produkt charakteryzuje się przekrojem znamionowym wynoszącym 2,5 mm², co pozwala na stabilne przesyłanie energii przy prądzie znamionowym dochodzącym do 24A. Dzięki zastosowaniu wysokiej jakości materiałów izolacyjnych w kolorze szarym, złączka zapewnia bezpieczną pracę przy napięciu znamionowym izolacji rzędu 800V. Konstrukcja 1-torowa umożliwia precyzyjne zarządzanie okablowaniem, a kompaktowe wymiary (szerokość 34 mm, wysokość 44 mm oraz głębokość 6 mm) pozwalają na optymalne wykorzystanie przestrzeni na szynie montażowej.

• Wysoka wytrzymałość dielektryczna: Napięcie znamionowe 800V gwarantuje bezpieczeństwo w wymagających instalacjach przemysłowych.
• Uniwersalność materiałowa: Zaciski są przystosowane do łączenia przewodów wykonanych zarówno z miedzi (Cu), jak i aluminium (Al).
• Solidny system gwintowy: Zapewnia trwały docisk przewodu, eliminując ryzyko poluzowania połączenia pod wpływem drgań.

Zgodność z Normami

Złączka ZSG1-2.5Ns została wyprodukowana zgodnie z rygorystycznymi normami bezpieczeństwa obowiązującymi w branży elektrotechnicznej. Spełnia wymagania dotyczące osprzętu do łączenia przewodów niskiego napięcia, co potwierdza jej przydatność do zastosowań profesjonalnych. Materiał obudowy posiada odpowiednie właściwości samogasnące oraz odporność na prądy pełzające, co jest kluczowe dla zachowania ciągłości zasilania i ochrony przeciwpożarowej w obiektach budowlanych i przemysłowych.

Zastosowanie

Produkt znajduje szerokie zastosowanie w automatyce przemysłowej, energetyce oraz instalacjach budynkowych. Jest idealnym rozwiązaniem do:

• Budowy rozdzielnic elektrycznych i szaf sterowniczych.
• Łączenia obwodów sterowania i sygnalizacji.
• Systemów zasilania wymagających pewnego połączenia przewodów o przekroju do 2,5 mm².
• Instalacji, w których zachodzi konieczność łączenia przewodów aluminiowych z miedzianymi przy zachowaniu odpowiednich procedur technicznych.

Wskazówki Montażowe

Montaż złączki ZSG1-2.5Ns jest szybki i intuicyjny dzięki uniwersalnemu systemowi mocowania. Produkt jest przystosowany do montażu na standardowej szynie montażowej TS 35 (szyna DIN). Podczas instalacji należy zwrócić uwagę na:

• Moment dokręcania: Należy stosować odpowiednią siłę docisku śruby, aby zapewnić optymalny kontakt elektryczny bez uszkodzenia struktury przewodu.
• Przygotowanie przewodu: Końcówki przewodów powinny być odizolowane na odpowiedniej długości; w przypadku linek miedzianych zaleca się stosowanie tulejek zaciskowych.
• Prowadzenie przewodów: Dzięki szerokości zaledwie 6 mm, złączki można montować w gęstych blokach, co ułatwia estetyczne i przejrzyste ułożenie kabli w korytach grzebieniowych.

FAQ

• Czy złączka pasuje na starsze typy szyn? Model ten jest dedykowany głównie na szynę TS 35, co czyni go kompatybilnym z większością nowoczesnych systemów zabudowy.
• Czy można w niej łączyć przewody aluminiowe? Tak, konstrukcja zacisku pozwala na łączenie przewodów Al/Cu, co jest istotne przy modernizacji starszych instalacji.
• Jakie jest maksymalne napięcie pracy? Złączka jest certyfikowana do pracy pod napięciem znamionowym 800V, co pozwala na jej stosowanie w zaawansowanych układach trójfazowych.
