Złączka szynowa gwintowa 16mm2 VS 16 PA N, niebieska | 003901130 Eti

Alternatywny kod produktu: VS 16 PAN

Opis i Kluczowe Cechy

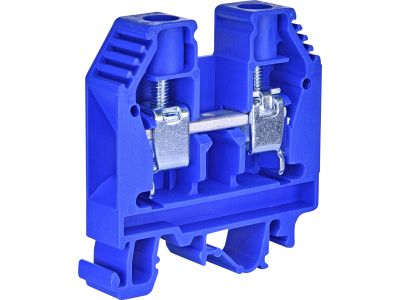

Złączka szynowa gwintowa VS 16 PA N (symbol 003901130) w kolorze niebieskim przeznaczona jest do wykonywania bezpiecznych i funkcjonalnych połączeń przewodów w niskonapięciowych panelach i skrzynkach łączeniowo‑kontrolnych. Dzięki gwintowemu mechanizmowi zacisku umożliwia pewne i powtarzalne łączenie żył miedzianych o przekroju do 16 mm², co przekłada się na niską rezystancję styku i stabilność elektryczną połączeń. Kompaktowa konstrukcja modułowa ułatwia instalację na szynie montażowej, a niebieski kolor korpusu wspomaga wizualną orientację w rozdzielnicy.

• Przekrój żyły do 16 mm²: obsługuje przewody o dużym przekroju, co pozwala na bezpieczne prowadzenie obwodów o podwyższonym obciążeniu bez ryzyka przegrzania złącza.
• Zacisk gwintowy (śrubowy): zapewnia trwałe i wibracjoodporne połączenie – idealne w instalacjach dynamicznych oraz przy konieczności wielokrotnego odłączania i podłączania przewodów.
• Kolor niebieski: ułatwia szybką identyfikację funkcji (np. przewodu neutralnego) w rozdzielnicy, skracając czas diagnostyki i zmniejszając ryzyko pomyłki.
• Konstrukcja modułowa do montażu na szynie TH35: umożliwia szybkie i pewne osadzenie w rozdzielnicy, oszczędza miejsce i ułatwia rozbudowę instalacji.
• Oznaczenie parametrów na obudowie: dane techniczne (typ, napięcie, przekrój) są nadrukowane na module, co zapewnia łatwy dostęp do informacji podczas eksploatacji i serwisu.

Zgodność z Normami

Złączka VS 16 PA N została zaprojektowana zgodnie z wymogami europejskich norm bezpieczeństwa i posiada certyfikację CE. Producent deklaruje, że wyrób spełnia standardy obowiązujące dla aparatury modułowej montowanej w rozdzielnicach niskonapięciowych. Przed użyciem należy zapoznać się z danymi katalogowymi zamieszczonymi na module oraz dokumentacją techniczną producenta.

Zastosowanie

Złączka znajduje szerokie zastosowanie w instalacjach elektrycznych, gdzie wymagane jest niezawodne łączenie przewodów w punktach dystrybucji. Dzięki uniwersalnej konstrukcji sprawdza się zarówno w nowych projektach, jak i przy modernizacji istniejących układów.

• Łączenie przewodów w rozdzielnicach głównych i podrozdzielnicach budynków mieszkalnych, komercyjnych i przemysłowych.
• Tworzenie węzłów rozdziału fazy, neutralnego i ochronnego w skrzynkach łączeniowo‑kontrolnych.
• Połączenia w układach automatyki budynkowej (np. zasilanie styczników, przekaźników modułowych) przy obciążeniach do 16 mm² przekroju żyły.
• Sygnalizacja i rozdział napięcia w tablicach sterowniczych, gdzie ważna jest czytelność i powtarzalność połączeń.

Wskazówki Montażowe

Montaż i obsługa złączki mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie i zabezpiecz obwód przed przypadkowym załączeniem. Złączkę osadź na szynie TH35 (zgodnej z DIN EN 60715). Do podłączenia używaj przewodów o przekroju dobranym do prądu obwodu; zalecany moment dokręcania zacisku śrubowego – zgodnie z dokumentacją producenta. Stosuj narzędzia izolowane (np. wkrętaki). Po zakończeniu montażu sprawdź poprawność połączeń oraz ciągłość obwodu.

FAQ

• Jaki kolor ma złączka VS 16 PA N? Złączka jest wykonana w kolorze niebieskim, co ułatwia wizualną identyfikację w rozdzielnicy – często stosowana jest dla przewodu neutralnego.
• Jaki maksymalny przekrój przewodu można podłączyć? Zacisk gwintowy został zaprojektowany dla żył o przekroju do 16 mm², zapewniając pewny kontakt mechaniczny i elektryczny.
• Czy złączka nadaje się do montażu na szynie DIN? Tak, konstrukcja modułowa pozwala na szybkie zatrzaśnięcie na szynie TH35 (35 mm), zgodnej ze standardem DIN EN 60715.
