Złączka szynowa gwintowa 120mm2, TS35 1-tor ZSG1-120.0s, szara | 12903312 Simet

Opis i Kluczowe Cechy

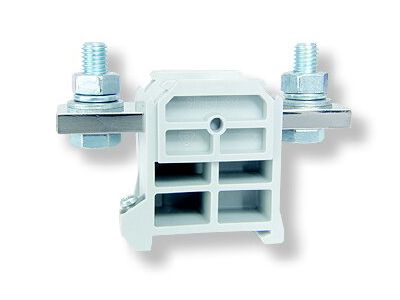

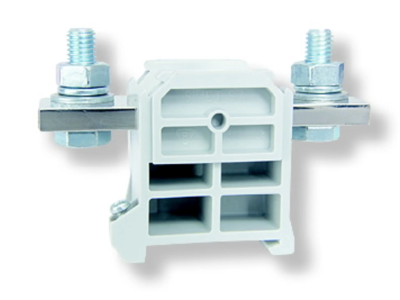

Złączka szynowa gwintowa ZSG1-120.0s marki SIMET to zaawansowany komponent elektroinstalacyjny zaprojektowany z myślą o bezpiecznym i trwałym łączeniu przewodów o dużych przekrojach. Produkt charakteryzuje się przekrojem znamionowym wynoszącym 120 mm², co pozwala na stabilne przesyłanie energii w instalacjach o wysokim obciążeniu. Dzięki napięciu znamionowemu na poziomie 800V oraz prądowi znamionowemu wynoszącemu aż 269A, złączka ta stanowi fundament niezawodnych rozdzielnic przemysłowych. Kluczowym atutem jest uniwersalność materiałowa – konstrukcja zacisku umożliwia łączenie zarówno przewodów miedzianych (Cu), jak i aluminiowych (Al), co eliminuje konieczność stosowania osobnych rozwiązań dla różnych typów okablowania. Solidny korpus o wymiarach 41 mm szerokości, 86 mm wysokości oraz 61 mm długości zapewnia odpowiednią izolację i wytrzymałość mechaniczną.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami bezpieczeństwa obowiązującymi w branży elektrotechnicznej. Złączka spełnia wymagania dotyczące osprzętu do łączenia przewodów niskiego napięcia, co gwarantuje pełną kompatybilność z systemami montażowymi opartymi na standardowej szynie DIN. Wykorzystanie wysokiej jakości materiałów izolacyjnych zapewnia odporność na przebicia oraz stabilność termiczną podczas pracy pod pełnym obciążeniem znamionowym 269A.

Zastosowanie

Złączka ZSG1-120.0s znajduje szerokie zastosowanie w sektorze przemysłowym oraz energetycznym. Jest idealnym rozwiązaniem do:

• Budowy głównych torów prądowych w rozdzielnicach niskiego napięcia.
• Łączenia kabli zasilających o dużych przekrojach w szafach sterowniczych.
• Instalacji wymagających pewnego połączenia przewodów aluminiowych i miedzianych.
• Systemów automatyki przemysłowej, gdzie wymagana jest wysoka odporność na drgania i stabilność styku.

Wskazówki Montażowe

Prawidłowy montaż jest kluczowy dla zapewnienia deklarowanych parametrów elektrycznych. Należy zwrócić uwagę na następujące aspekty:

• Montaż mechaniczny: Złączkę należy stabilnie zatrzasnąć na szynie montażowej TS 35.
• Docisk przewodu: Zastosowana śruba dociskowa M10 wymaga użycia odpowiedniego klucza oraz zachowania zalecanego momentu dokręcania, aby zapewnić optymalną powierzchnię styku i zminimalizować rezystancję połączenia.
• Przygotowanie przewodów: W przypadku stosowania przewodów aluminiowych zaleca się użycie odpowiednich past stykowych zapobiegających utlenianiu się powierzchni styku.
• Przestrzeń: Szerokość 41 mm powinna zostać uwzględniona przy planowaniu rozmieszczenia komponentów na szynie, aby zapewnić odpowiednie chłodzenie konwekcyjne.

FAQ

• Czy złączka obsługuje przewody aluminiowe? Tak, konstrukcja złączki ZSG1-120.0s jest przystosowana do łączenia przewodów Al/Cu.
• Jaki jest maksymalny prąd pracy? Prąd znamionowy dla tej złączki wynosi 269A.
• Na jakiej szynie montuje się ten model? Produkt jest przeznaczony do montażu na standardowej szynie TS 35 (szyna DIN).
• Jaki rozmiar śruby znajduje się w zacisku? W złączce zastosowano solidną śrubę dociskową M10, gwarantującą pewne trzymanie przewodów o przekroju do 120 mm².
