Złączka szynowa gwintowa 120mm2, TS35 1-tor ZSG1-120.0s, niebieska | 12903313 Simet

Opis i Kluczowe Cechy

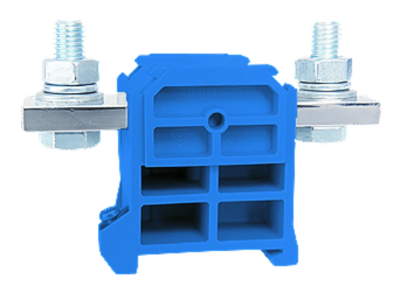

Złączka szynowa gwintowa ZSG1-120.0s (symbol 12903313) umożliwia bezpieczne i trwałe łączenie przewodów o przekroju do 120 mm². Dzięki konstrukcji jednotorowej i gwintowemu zaciskowi zapewnia niską rezystancję styku oraz pewne mocowanie na szynie DIN 35 mm (TS35). Niebieska obudowa ułatwia szybką identyfikację w rozdzielnicy.

• Maksymalny przekrój przewodu 120 mm²: umożliwia podłączanie przewodów o dużym obciążeniu prądowym, co zwiększa elastyczność projektowania instalacji.
• Gwintowy system zacisku: gwarantuje wysoki docisk i stabilne połączenie elektryczne bez ryzyka poluzowania podczas eksploatacji.
• 1 tor (jednotorowa): jeden zacisk na fazę – prostota i przejrzystość w rozdzielnicy.
• Kompatybilna z szyną DIN 35 mm (TS35): szybki i pewny montaż na standardowej szynie nośnej TH35.
• Niebieski kolor obudowy: ułatwia oznaczanie przewodów neutralnych (N) lub dedykowanych obwodów.

Zgodność z Normami

Złączka ZSG1-120.0s została zaprojektowana zgodnie z ogólnymi wymaganiami norm europejskich oraz posiada oznaczenie CE. Montaż odbywa się na szynie DIN 35 mm zgodnej z normami DIN EN 60715.

Zastosowanie

Złączka szynowa gwintowa znajduje zastosowanie w rozdzielnicach nn, szafach sterowniczych oraz instalacjach przemysłowych i komercyjnych. Idealnie sprawdza się do łączenia przewodów o dużym przekroju w układach dystrybucji energii.

• Łączenie przewodów głównych w rozdzielnicach głównych i podrozdzielnicach.
• Dystrybucja energii w szafach sterowniczych maszyn i urządzeń.
• Tworzenie punktów odgałęźnych dla obwodów o wysokim obciążeniu (np. zasilanie silników, nagrzewnic).
• Systemy szyn zbiorczych w halach produkcyjnych i budynkach użyteczności publicznej.

Wskazówki Montażowe

Montaż złączki może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie. Złączkę umieszcza się na szynie DIN TH35 (TS35) przez zatrzaśnięcie. Przewody należy podłączać do zacisku gwintowego z momentem dokręcania zgodnym z dokumentacją producenta. Przekrój przewodu musi być dobrany do spodziewanego prądu obciążenia oraz typu izolacji.

FAQ

• Jaki maksymalny przekrój przewodu mogę podłączyć do złączki ZSG1-120.0s? Maksymalny przekrój wynosi 120 mm² – dotyczy przewodów miedzianych o odpowiedniej średnicy żyły.
• Czy złączka jest dostępna w kolorze niebieskim? Tak, model oznaczony symbolem 12903313 ma niebieską obudowę, co ułatwia identyfikację wizualną w rozdzielnicy.
• Jaki typ szyny jest wymagany do montażu? Złączka przeznaczona jest do szyny DIN 35 mm (profil TS35, zgodny z normą DIN EN 60715). Montaż odbywa się przez zatrzaśnięcie.
