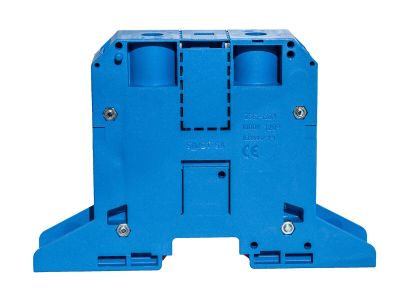

Złączka szynowa gwintowa 120mm2, TS32,35 1-tor ZSG1-120Nn Nowa, niebieska | 11953313 Simet

Opis i Kluczowe Cechy

Złączka szynowa gwintowa ZSG1-120Nn (nr kat. 11953313) przeznaczona do łączenia przewodów aluminiowych i miedzianych o przekroju do 120 mm². Dzięki prądowi znamionowemu 269 A i napięciu 1000 V umożliwia bezpieczne prowadzenie wysokoprądowych obwodów w rozdzielnicach i szafach sterowniczych. Wymiary 89×140×28 mm, montaż na szynie TH35 (TS35). Kolor niebieski ułatwia identyfikację jako zacisk neutralny lub dedykowany.

• Prąd znamionowy 269 A: gwarantuje niezawodne przewodzenie wysokich prądów bez ryzyka przegrzania, odpowiednie do zastosowań przemysłowych.
• Napięcie znamionowe 1000 V: zapewnia izolację i bezpieczeństwo w instalacjach niskiego napięcia.
• Łączenie przewodów Al i Cu: uniwersalność – praca z różnymi materiałami przewodów bez dodatkowych adapterów.
• Montaż na szynie TH35: szybki i stabilny montaż w standardowych rozdzielnicach modułowych.
• Kompaktowe wymiary 89×140×28 mm: oszczędność miejsca w szafie sterowniczej przy zachowaniu dużej obciążalności.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z obowiązującymi normami europejskimi i posiada oznaczenie CE. Przeznaczony do pracy w instalacjach niskiego napięcia.

Zastosowanie

Złączka szynowa gwintowa ZSG1-120Nn znajduje zastosowanie w rozdzielnicach głównych i podrozdzielnicach, szafach sterowniczych oraz tablicach rozdzielczych – wszędzie tam, gdzie wymagane jest bezpieczne i pewne łączenie przewodów o dużym przekroju.

• Połączenia szyn zbiorczych z odchodzącymi obwodami w rozdzielnicach przemysłowych.
• Łączenie przewodów w układach zasilania maszyn i urządzeń.
• W instalacjach fotowoltaicznych i innych źródłach energii o wysokim prądzie.
• Jako zacisk neutralny (kolor niebieski) w sieciach TN-S lub TN-C-S.

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie i upewnij się, że obwód jest odizolowany. Złączkę montuj na szynie TH35 (TS35) zgodnie z dokumentacją producenta. Dobierz przekrój przewodów do prądu znamionowego 269 A. Dokręcaj zaciski z momentem zgodnym z zaleceniami producenta (użyj klucza dynamometrycznego). Stosuj przewody o odpowiedniej izolacji.

FAQ

• Jaki jest maksymalny przekrój przewodu dla tej złączki? Produkt przeznaczony jest do przewodów o przekroju do 120 mm² – zarówno aluminiowych, jak i miedzianych.
• Czy złączka nadaje się do montażu na szynie DIN TH35? Tak, została zaprojektowana do montażu na standardowej szynie TS35 (TH35), co zapewnia stabilne mocowanie w rozdzielnicach.
• Dlaczego złączka jest niebieska? Kolor niebieski jest standardowym oznaczeniem dla zacisku neutralnego (N) w instalacjach niskiego napięcia, co ułatwia identyfikację i przyspiesza prace montażowe.
