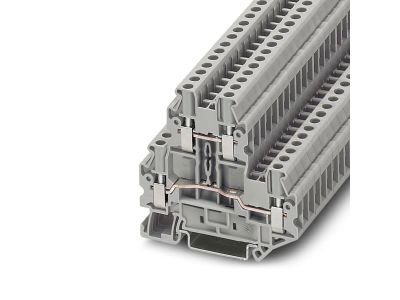

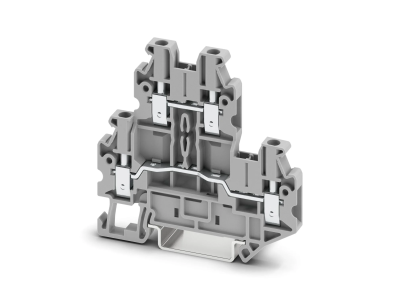

Złączka szynowa 2-poziomowa 0,14-4mm2 UTTB 2,5, szara | 3044636 Phoenix Contact

Opis i Kluczowe Cechy

Złączka szynowa 2-poziomowa UTTB 2,5 od renomowanego producenta Phoenix Contact to zaawansowane rozwiązanie dedykowane do profesjonalnych systemów rozdziału energii i sygnałów. Dzięki dwupoziomowej konstrukcji, produkt ten pozwala na podwojenie gęstości upakowania przewodów w szafie sterowniczej, co jest kluczowe przy ograniczonej przestrzeni na szynie montażowej. Złączka obsługuje szeroki zakres przekrojów przewodów, od 0,14 mm² do 4 mm² (AWG 26 - 12), co czyni ją niezwykle uniwersalnym komponentem w instalacjach automatyki przemysłowej.

• Technologia śrubowa: Zastosowanie sprawdzonych złączek śrubowych gwarantuje wysoką siłę docisku oraz długotrwałą stabilność połączenia elektrycznego, odporną na wstrząsy.
• Kompaktowa szerokość: Szerokość wynosząca zaledwie 5,2 mm pozwala na optymalne wykorzystanie miejsca na szynie DIN.
• Dwa poziomy połączeń: Niezależne poziomy umożliwiają przejrzyste prowadzenie instalacji i łatwiejszą diagnostykę układu.
• Solidna obudowa: Wykonana z wysokiej jakości poliamidu w kolorze szarym, zapewniającego doskonałe właściwości izolacyjne.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co zapewnia bezpieczeństwo użytkowania w wymagających środowiskach przemysłowych. Złączka spełnia wymagania dotyczące odporności na prądy pełzające oraz posiada odpowiednią klasę palności materiału izolacyjnego. Konstrukcja jest w pełni kompatybilna ze standardowymi szynami montażowymi typu NS 35/7,5 oraz NS 35/15, co potwierdza jej uniwersalność w europejskich systemach rozdzielnic.

Zastosowanie

Złączka UTTB 2,5 znajduje szerokie zastosowanie w sektorach takich jak budowa maszyn, energetyka oraz automatyka budynkowa. Jest idealnym wyborem do:

• Łączenia czujników i elementów wykonawczych w szafach sterowniczych o dużej gęstości upakowania.
• Rozdziału potencjałów w obwodach pomocniczych i sterowniczych.
• Instalacji wymagających przejrzystego piętrowania przewodów w celu ułatwienia późniejszych prac serwisowych.

Wskazówki Montażowe

Montaż złączki odbywa się poprzez zatrzaśnięcie na standardowej szynie nośnej NS 35. Aby zapewnić optymalne parametry pracy, należy przestrzegać następujących zaleceń:

• Przygotowanie przewodu: Zaleca się stosowanie tulejek zaciskowych dla przewodów typu linka, co zwiększa pewność styku w zacisku śrubowym.
• Moment dokręcania: Należy stosować odpowiedni moment dokręcania śruby, aby uniknąć uszkodzenia gwintu przy jednoczesnym zapewnieniu trwałego połączenia.
• Akcesoria: Dla zachowania stopnia ochrony i estetyki instalacji, sekcję złączek należy zakończyć dedykowaną pokrywą boczną.
• Mostkowanie: System Phoenix Contact umożliwia łatwe mostkowanie potencjałów na obu poziomach przy użyciu dedykowanych mostków wtykowych.

FAQ

• Jaki jest maksymalny przekrój przewodu dla tej złączki? Złączka pozwala na podłączenie przewodów sztywnych o przekroju do 4 mm². W przypadku przewodów elastycznych z tulejką, zakres ten wynosi zazwyczaj do 2,5 mm².
• Czy poziomy są ze sobą połączone elektrycznie? Standardowo poziomy w modelu UTTB 2,5 są odizolowane od siebie, co pozwala na prowadzenie dwóch niezależnych obwodów w jednym module.
• Na jakie szyny pasuje ten model? Złączka jest w pełni kompatybilna z szynami DIN o szerokości 35 mm (modele NS 35/7,5 oraz NS 35/15).
