Złączka szeregowa WTL 6 SL | 1161690000 Weidmuller

Opis i Kluczowe Cechy

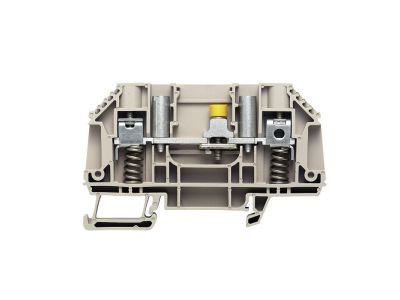

Złączka szeregowa WTL 6 SL (symbol 1161690000) to terminal zaciskowy pomiarowy z połączeniem śrubowym, zaprojektowany do bezpiecznego i pewnego łączenia przewodów o przekroju nominalnym 6 mm². Wykonany w trwałym kolorze ciemny beż, zapewnia wygodną identyfikację w rozdzielnicy.

• Przekrój nominalny 6 mm²: Umożliwia podłączenie przewodów o średniej wielkości przekroju, odpowiednich do obwodów sterowania i pomiarów, bez ryzyka nadmiernego obciążenia połączenia.
• Połączenie śrubowe: Gwarantuje trwały i pewny styk elektryczny, odporny na wibracje i przypadkowe poluzowanie, co jest kluczowe w aplikacjach pomiarowych i sygnalizacyjnych.
• Konstrukcja szeregowa: Ułatwia prowadzenie przewodów w szynie – oszczędza miejsce w rozdzielnicy i zapewnia przejrzysty układ połączeń.
• Kolor ciemny beż: Umożliwia szybkie odróżnienie terminala od innych elementów w rozdzielnicy, co przyspiesza instalację i serwis.
• Przeznaczenie pomiarowe: Został zaprojektowany z myślą o podłączaniu mierników i czujników w układach automatyki i rozdzielczych – gwarantuje stabilność sygnału.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm bezpieczeństwa oraz posiada certyfikat CE. Został wykonany zgodnie z obowiązującymi standardami DIN dla złączek szeregowych, co potwierdza jego niezawodność i bezpieczeństwo eksploatacji w instalacjach niskiego napięcia.

Zastosowanie

Złączka szeregowa WTL 6 SL dedykowana jest do zastosowań w rozdzielnicach, szafach sterowniczych oraz w układach pomiarowych, gdzie wymagane jest solidne połączenie przewodów lub szybkie podłączenie przyrządów pomiarowych.

• Podłączanie przewodów pomiarowych do mierników, przetworników i czujników w automatyce budynkowej.
• Łączenie obwodów sterowania w szafach rozdzielczych – punkt styku dla sygnałów sterowniczych.
• Wykorzystanie jako złączka kontrolna w obwodach odbiorników energii – ułatwia diagnostykę i pomiary.
• Tworzenie przejściowych punktów pomiarowych w instalacjach przemysłowych bez konieczności przerywania przewodu.

Wskazówki Montażowe

Montaż oraz podłączenie może wykonywać wyłącznie wykwalifikowany personel z uprawnieniami SEP (do 1 kV). Przed przystąpieniem do pracy należy bezwzględnie odłączyć napięcie w obwodzie. Złączkę montuje się na szynie TH35 (DIN) zgodnie z dokumentacją producenta. Moment dokręcania śrub należy stosować według zaleceń podanych w karcie katalogowej. Przekrój przewodu (maks. 6 mm²) powinien być dobrany do prądu obciążenia oraz zabezpieczeń obwodu. Po dokręceniu sprawdzić siłę zacisku – połączenie musi być mechanicznie pewne.

FAQ

• Czy złączka WTL 6 SL jest przystosowana do przewodów wielożyłowych? Tak, połączenie śrubowe umożliwia pewne zaciśnięcie przewodów jednożyłowych oraz wielożyłowych (po odpowiednim przygotowaniu – np. użycie tulejki), o przekroju do 6 mm².
• Jaki stopień ochrony ma ta złączka? W danych produktu nie podano konkretnego stopnia IP. Złączki szeregowe montowane na szynie w rozdzielnicy – typowo osiągają ochronę IP20 w zamkniętej obudowie. W razie szczególnych wymagań dotyczących pyłu lub wilgoci należy stosować dodatkowe osłony.
• Czy złączkę można używać w obwodach prądu stałego? Tak, połączenie śrubowe zapewnia dobry styk zarówno dla prądu przemiennego, jak i stałego. Należy jednak dobrać napięcie robocze do parametrów obwodu (standardowo do 400 V AC, ale w danych nie podano napięcia znamionowego – w razie wątpliwości skonsultuj z dokumentacją techniczną).
