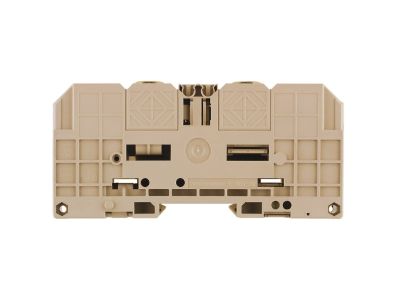

Złączka szeregowa WFF 70 ciemnobeżowa | 1028400000 Weidmuller

Opis i Kluczowe Cechy

Złączka szeregowa WFF 70 w kolorze ciemnobeżowym (symbol 1028400000) to przelotowa, rzędowa listwa zaciskowa przeznaczona do łączenia przewodów o dużym przekroju. Dzięki przekrojowi 70 mm² umożliwia bezpieczne i pewne połączenie w obwodach głównych oraz rozdzielnicach. Wyposażona w zaciski śrubowe z przyłączem sworzniowym, zapewnia trwały i powtarzalny styk elektryczny.

• Przekrój 70 mm²: Umożliwia łączenie przewodów o dużym obciążalności prądowej, co jest kluczowe w instalacach zasilających i rozdzielczych.
• Przyłącze sworzniowe (zaciski śrubowe): Gwarantuje solidny, wibracjoodporny styk – łatwy montaż i demontaż przy użyciu standardowych narzędzi.
• Przelotowa konstrukcja szeregowa: Pozwala na łączenie przewodów w linii bez konieczności stosowania dodatkowych mostków, co oszczędza miejsce w szafie rozdzielczej.
• Kolor ciemnobeżowy: Ułatwia szybką identyfikację wizualną w szafie sterowniczej – typowy dla złączek serii WFF.
• Kompaktowa budowa (przelotowa listwa zaciskowa): Zajmuje minimalną przestrzeń na szynie DIN, upraszczając organizację okablowania.

Zgodność z Normami

Złączka WFF 70 spełnia wymagania europejskich norm dotyczących łączeń elektrycznych w instalacach niskiego napięcia. Posiada certyfikat CE, potwierdzający zgodność z obowiązującymi dyrektywami. Zalecana do stosowania w środowiskach przemysłowych i domowych, gdzie wymagane jest bezpieczeństwo i niezawodność połączeń.

Zastosowanie

Złączka szeregowa WFF 70 jest przeznaczona do trwałego, bezpiecznego łączenia przewodów elektrycznych o przekroju do 70 mm². Sprawdzi się w instalacjach wymagających dużych przekrojów oraz w systemach, gdzie liczy się pewność styku i łatwość serwisowania.

• Łączenie przewodów zasilających w rozdzielnicach głównych i podrozdzielniach.
• Połączenia w szafach sterowniczych maszyn i urządzeń przemysłowych.
• Systemy dystrybucji energii w budynkach mieszkalnych i komercyjnych.
• Instalacje fotowoltaiczne i inne źródła energii – przy łączeniu przewodów o dużym przekroju.

Wskazówki Montażowe

Montaż złączki może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV lub wyższe). Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie w obwodzie. Złączkę montuje się na szynie montażowej TH35 (DIN) zgodnie z dokumentacją producenta. Przewody przygotować zgodnie z przekrojem – w przypadku przewodów linkowych zaleca się stosowanie tulejek zaciskowych. Moment dokręcania śrub zaciskowych należy dobrać zgodnie z instrukcją (nie dokręcać nadmiernie, aby nie uszkodzić przewodu). Przekrój przewodu dostosować do rzeczywistego obciążenia prądowego.

FAQ

• Jaki jest przekrój złączki WFF 70? Przekrój pomiarowy wynosi 70 mm² – jest to maksymalny przekrój przewodu, który można wpiąć do złączki.
• Jaki typ przyłącza zastosowano? Złączka wyposażona jest w przyłącze sworzniowe (zaciski śrubowe), co umożliwia pewne i powtarzalne połączenie – idealne do przewodów z tulejkami.
• Czy złączka nadaje się do montażu na szynie DIN? Tak, przelotowa listwa zaciskowa WFF 70 jest przeznaczona do montażu na standardowej szynie TH35 (DIN 35 mm). Zapewnia stabilne mocowanie w szafie rozdzielczej.
