Złączka szeregowa WDU 4 OR pomarańczowa | 1036760000 Weidmuller

Opis i Kluczowe Cechy

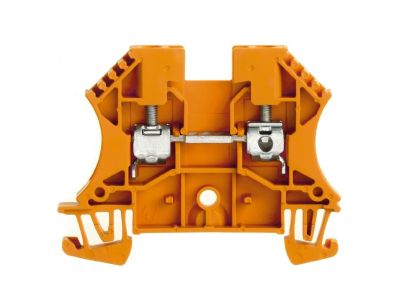

Złączka szeregowa WDU 4 OR (nr kat. 1036760000) to przelotowa rzędowa listwa zaciskowa wyposażona w złącze śrubowe, przeznaczona do przewodów o przekroju 4 mm². Dzięki napięciu znamionowemu 800 V i prądowi 32 A zapewnia niezawodne i trwałe połączenia w obwodach o podwyższonych wymaganiach obciążeniowych. Pomarańczowa barwa ułatwia identyfikację wizualną w rozdzielnicy.

• Prąd znamionowy 32 A: Umożliwia bezpieczną pracę w obwodach o znacznym obciążeniu bez ryzyka przegrzania styków, co przekłada się na długą żywotność instalacji.
• Napięcie znamionowe 800 V: Gwarantuje odpowiednią izolację i bezpieczeństwo w instalacjach przemysłowych i budynkowych o podwyższonym napięciu roboczym.
• Przekrój przyłącza 4 mm²: Pozwala na podłączenie przewodów o typowych przekrojach stosowanych w szafach sterowniczych i rozdzielnicach, zapewniając pewny zacisk.
• Złącze śrubowe: Zapewnia łatwy i powtarzalny montaż oraz demontaż przewodów przy użyciu standardowych narzędzi, bez konieczności stosowania specjalistycznych końcówek.
• Pomarańczowa barwa: Ułatwia szybką identyfikację danego obwodu lub funkcji w rozdzielnicy, co przyspiesza prace serwisowe i diagnostyczne.

Zgodność z Normami

Złączka WDU 4 OR została zaprojektowana i wyprodukowana zgodnie z obowiązującymi normami europejskimi oraz standardem DIN, co potwierdza certyfikacja CE. Spełnia wymogi bezpieczeństwa stawiane tego typu wyrobom elektroinstalacyjnym.

Zastosowanie

Listwa zaciskowa WDU 4 OR jest uniwersalnym elementem łączeniowym stosowanym w instalacjach elektrycznych i automatyce przemysłowej. Sprawdza się wszędzie tam, gdzie wymagane jest bezpieczne i uporządkowane łączenie przewodów.

• Łączenie przewodów w rozdzielnicach głównych i podrozdzielnicach w budynkach mieszkalnych i komercyjnych.
• Tworzenie punktów rozgałęźnych w szafach sterowniczych maszyn i urządzeń przemysłowych.
• Montaż w systemach automatyki budynkowej (oświetlenie, klimatyzacja, sterowanie roletami) jako złączka przelotowa.
• Wykorzystanie w instalacjach tymczasowych oraz serwisowych, gdzie potrzebna jest szybka i pewna zmiana konfiguracji połączeń.

Wskazówki Montażowe

Montaż oraz wszelkie prace przy złączce powinny być wykonywane wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP, po bezwzględnym odłączeniu napięcia. Złączkę należy mocować na szynie montażowej TH35 (DIN) zgodnie z zaleceniami producenta. Przewody przed wciśnięciem w zacisk śrubowy należy odpowiednio odizolować – długość odizolowanej żyły powinna być dostosowana do głębokości zacisku. Moment dokręcania śruby oraz dopuszczalny przekrój przewodów (w tym linki z końcówkami) należy sprawdzić w dokumentacji technicznej produktu. Niewłaściwy moment dokręcania może prowadzić do zwiększonej rezystancji i przegrzania.

FAQ

• Czy złączka jest podświetlana? Nie, złączka szeregowa WDU 4 OR nie posiada podświetlenia. Jest to element pasywny, przeznaczony wyłącznie do łączenia przewodów.
• Jaki jest stopień ochrony (IP) tego modelu? W dostarczonych danych producent nie podaje stopnia ochrony IP. Typowo listwy zaciskowe montowane wewnątrz rozdzielnic posiadają stopień ochrony IP20 (ochrona przed ciałami stałymi o średnicy pow. 12 mm), jednak dla konkretnego zastosowania należy uwzględnić warunki środowiskowe.
• Jaką maksymalną liczbę przewodów można podłączyć do jednego zacisku? Złączka WDU 4 OR jest złączką szeregową (przelotową) przeznaczoną do łączenia dwóch przewodów – po jednym z każdej strony. Nie dopuszcza się podłączania więcej niż jednego przewodu w jednym punkcie zacisku bez zastosowania dodatkowych listew rozgałęźnych.
