Złączka szeregowa WDU 35/ZA BL niebieska | 1028880000 Weidmuller

Opis i Kluczowe Cechy

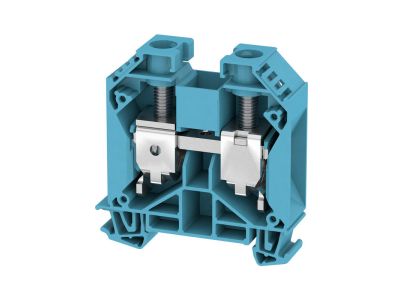

Złączka szeregowa WDU 35/ZA BL (nr kat. 1028880000) to przelotowa listwa zaciskowa wyposażona w złącze śrubowe, przeznaczona do łączenia przewodów o przekroju do 35 mm². Dzięki prądowi znamionowemu 125 A i napięciu znamionowemu 1000 V umożliwia bezpieczne prowadzenie obwodów o dużym obciążeniu bez ryzyka przegrzania połączeń. Niebieska kolorystyka ułatwia identyfikację w rozdzielnicy.

• Przekrój przewodu do 35 mm²: obsługa przewodów o dużym przekroju, typowych dla głównych linii zasilających i odbiorów o znacznym poborze mocy.
• Prąd znamionowy 125 A: wysoka obciążalność prądowa pozwala na bezpieczne prowadzenie obwodów bez ryzyka przegrzania styków.
• Napięcie znamionowe 1000 V: zapewnia izolację odpowiednią dla instalacji niskiego napięcia, w tym obwodów siłowych i sterowniczych.
• Złącze śrubowe: pewne i trwałe mechaniczne połączenie przewodów, łatwe do demontażu podczas modernizacji.
• Niebieska obudowa: ułatwia szybką identyfikację funkcji (np. neutralny) w rozdzielnicy, co zwiększa bezpieczeństwo i czytelność układu.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm oraz posiada certyfikację CE, co potwierdza zgodność z obowiązującymi przepisami dotyczącymi bezpieczeństwa elektrycznego.

Zastosowanie

Złączka szeregowa WDU 35/ZA BL znajduje zastosowanie wszędzie tam, gdzie konieczne jest łączenie przewodów o dużym przekroju – głównie w rozdzielnicach głównych, szafach sterowniczych i rozdzielniach przemysłowych.

• Łączenie przewodów doprowadzających i odprowadzających w głównych liniach zasilających.
• Dystrybucja energii w tablicach rozdzielczych budynków użyteczności publicznej i obiektów przemysłowych.
• Przyłączanie odbiorników o dużym poborze mocy, takich jak silniki, piece czy agregaty chłodnicze.
• Tworzenie węzłów połączeniowych w instalacjach sterowniczych i automatyki budynkowej.

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie i upewnij się o braku obecności potencjałów. Złączkę montuje się na szynie TH35 (DIN) w pozycji poziomej. Moment dokręcania śrub należy dostosować do dokumentacji producenta, a przekrój przewodu dobrać zgodnie z obciążalnością prądową (125 A). Stosuj końcówki kablowe odpowiednie dla przekroju przewodu.

FAQ

• Czy złączka nadaje się do przewodów jednożyłowych i wielożyłowych? Tak, złącze śrubowe umożliwia bezpieczne mocowanie zarówno przewodów jednożyłowych, jak i wielożyłowych (po odpowiednim zaciśnięciu końcówek). Przekrój maksymalny wynosi 35 mm².
• Jaki stopień ochrony ma złączka? Produkt jest przeznaczony do montażu wewnątrz rozdzielnic, gdzie typowo zapewniany jest stopień ochrony IP20 (brak ochrony przed wilgocią i pyłem – należy stosować w suchym otoczeniu).
• Czy kolor niebieski oznacza funkcję przewodu neutralnego? Kolor niebieski jest często stosowany do oznaczania przewodu neutralnego (N) w instalacjach AC, jednak decyzja o zastosowaniu należy do projektanta instalacji zgodnie z lokalnymi przepisami.
