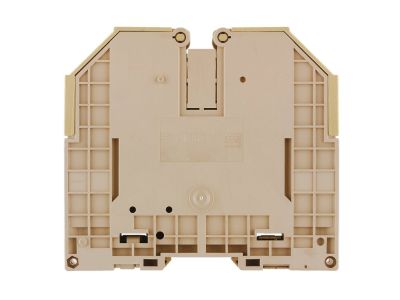

Złączka szeregowa WDU 120/150 ciemnobeżowa | 1024500000 Weidmuller

Opis i Kluczowe Cechy

Złączka szeregowa WDU 120/150 (symbol 1024500000) to przelotowa listwa zaciskowa wyposażona w złącze śrubowe, przeznaczona do łączenia przewodów o przekroju do 120 mm². Urządzenie charakteryzuje się napięciem znamionowym 1000 V oraz prądem znamionowym 269 A, co gwarantuje bezpieczną pracę w obwodach o dużym obciążeniu. Obudowa w kolorze ciemnobeżowym zapewnia estetyczny wygląd w rozdzielnicy.

• Przekrój 120 mm²: umożliwia bezpieczne łączenie przewodów o dużym przekroju, stosowanych w obwodach wysokoprądowych.
• Napięcie znamionowe 1000 V: wysoka izolacja pozwala na bezpieczną pracę w instalacjach o napięciu do 1000 V.
• Prąd znamionowy 269 A: zapewnia przesył dużych prądów bez ryzyka przegrzania połączenia.
• Złącze śrubowe: gwarantuje trwałe i pewne połączenie mechaniczne, ułatwiając montaż i demontaż przewodów.
• Konstrukcja przelotowa (szeregowa): umożliwia łączenie przewodów w linii, oszczędzając miejsce w rozdzielnicy i upraszczając prowadzenie tras kablowych.

Zgodność z Normami

Złączka spełnia wymagania obowiązujących norm europejskich i posiada certyfikat CE. Produkt został zaprojektowany zgodnie z aktualnymi standardami bezpieczeństwa dla osprzętu łączeniowego.

Zastosowanie

Złączka szeregowa WDU 120/150 znajduje zastosowanie w instalacjach, gdzie wymagane jest niezawodne i bezpieczne łączenie przewodów o dużym przekroju. Sprawdza się w następujących scenariuszach:

• Łączenie przewodów w rozdzielnicach głównych i podrozdzielnicach w instalacjach przemysłowych.
• Przyłącza maszyn i urządzeń o dużym poborze prądu, np. silników, transformatorów czy prostowników.
• Systemy dystrybucji energii w budynkach komercyjnych, halach produkcyjnych i magazynach.
• Instalacje o napięciu do 1000 V AC, wymagające kompaktowych rozwiązań łączeniowych.

Wskazówki Montażowe

Montaż złączki może być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obwodzie. Złączkę mocuje się na szynie TH35 (DIN) – należy sprawdzić kompatybilność z systemem montażowym. Momenty dokręcania śrub oraz dopuszczalne przekroje przewodów muszą być zgodne z dokumentacją producenta. Przekrój przewodów należy dobrać do prądu obciążenia zgodnie z obowiązującymi normami.

FAQ

• Jaki jest maksymalny przekrój przewodu do podłączenia? Maksymalny przekrój wynosi 120 mm² (wg danych producenta).
• Jakie napięcie znamionowe ma złączka? Napięcie znamionowe to 1000 V AC.
• Czy złączka wymaga specjalnych narzędzi do montażu? Do dokręcania śrub zaleca się użycie klucza dynamometrycznego z momentem określonym w dokumentacji technicznej, aby zapewnić prawidłowy docisk i trwałość połączenia.
