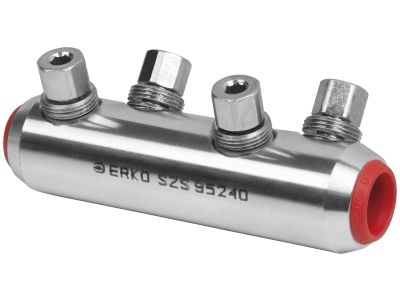

Złączka śrubowa średninapięciowa SZS 95-240 36kV | SZS_95240/1 Erko

Opis i Kluczowe Cechy

Złączka śrubowa średninapięciowa SZS 95-240 marki ERKO to zaawansowane rozwiązanie technologiczne, stanowiące nowoczesną alternatywę dla tradycyjnych metod zaprasowywania końcówek. Kluczowym elementem konstrukcyjnym są śruby zrywalne, które gwarantują uzyskanie optymalnego momentu dokręcenia bez konieczności stosowania specjalistycznych narzędzi dynamometrycznych. Dzięki szerokiemu zakresowi obsługiwanych przekrojów od 95 mm² do 240 mm², produkt ten znacząco redukuje stany magazynowe, zastępując wiele typów złączek prasowanych jednym, uniwersalnym modelem.

• Materiał i powłoka: Korpus wykonany z wysokiej jakości aluminium poddanego procesowi cynowania, co umożliwia bezpieczne łączenie zarówno żył aluminiowych (Al), jak i miedzianych (Cu), eliminując ryzyko korozji elektrochemicznej.
• Technologia śrub zrywalnych: Zapewnia powtarzalną jakość styku elektrycznego oraz skraca czas montażu poprzez automatyczne zerwanie łba śruby po osiągnięciu wymaganej siły docisku.
• Napięcie znamionowe: Konstrukcja zoptymalizowana do pracy w sieciach średniego napięcia do 36 kV, co czyni ją idealnym wyborem dla energetyki zawodowej.
• Uniwersalność: Możliwość stosowania z kablami o różnej budowie żył (okrągłe, sektorowe, zagęszczane).

Zgodność z Normami

Złączka SZS 95-240 została zaprojektowana i wyprodukowana zgodnie z rygorystycznymi normami obowiązującymi w branży elektroenergetycznej. Spełnia wymagania techniczne dla osprzętu kablowego przeznaczonego do pracy pod napięciem do 36 kV. Proces cynowania aluminium jest realizowany według standardów przemysłowych ERKO, co gwarantuje długotrwałą stabilność parametrów rezystancji przejścia oraz odporność na zmienne warunki obciążeniowe w sieciach elektroenergetycznych.

Zastosowanie

Produkt znajduje szerokie zastosowanie w profesjonalnych instalacjach elektroenergetycznych, szczególnie tam, gdzie wymagana jest wysoka niezawodność połączenia przy jednoczesnej optymalizacji czasu pracy. Złączki SZS są dedykowane do:

• Łączenia kabli elektroenergetycznych średniego napięcia w mufach kablowych.
• Prac modernizacyjnych w rozdzielniach SN, gdzie występują kable o różnych przekrojach i materiałach żył.
• Instalacji w trudnych warunkach montażowych, gdzie ograniczone miejsce utrudnia użycie dużych prasek hydraulicznych.
• Systemów przesyłowych wymagających stabilnego połączenia dla prądów o dużym natężeniu.

Wskazówki Montażowe

Prawidłowy montaż złączki SZS 95-240 jest kluczowy dla bezpieczeństwa instalacji. Należy postępować zgodnie z poniższymi wytycznymi:

• Przygotowanie żyły: Należy zdjąć izolację z kabla na długości odpowiadającej połowie długości złączki, a następnie oczyścić powierzchnię żyły z tlenków (szczególnie w przypadku aluminium).
• Pozycjonowanie: Wprowadzić żyły do oporu w otwory złączki, upewniając się, że są one wycentrowane.
• Dokręcanie: Śruby należy dokręcać kolejno, aż do momentu ich zerwania. Zaleca się używanie klucza nasadowego lub udarowego o odpowiednim momencie, zgodnie z instrukcją producenta.
• Wykończenie: Po zerwaniu śrub należy upewnić się, że nie pozostały ostre krawędzie, które mogłyby uszkodzić izolację mufy (w razie potrzeby delikatnie oszlifować miejsce zerwania).

FAQ

Czy złączka SZS 95-240 wymaga użycia praski hydraulicznej?
Nie, technologia śrubowa eliminuje konieczność posiadania prasek. Do montażu wystarczy standardowy klucz nasadowy, a moment dokręcenia jest kontrolowany przez mechanizm zrywalny śruby.

Czy można łączyć kabel miedziany z aluminiowym w jednej złączce?
Tak, dzięki procesowi cynowania korpusu aluminiowego, złączka jest w pełni przystosowana do połączeń bimetalicznych Al-Cu, zapobiegając powstawaniu ogniw galwanicznych.

Jaki jest zakres przekrojów dla tego modelu?
Model SZS 95-240 obsługuje żyły o przekroju znamionowym od 95 mm² do 240 mm², co pozwala na dużą elastyczność podczas prac terenowych.
