Złączka śrubowa średninapięciowa SZS 16-95 36kV | SZS_1695/1 Erko

Alternatywny kod produktu: SZS_1695/1

Opis i Kluczowe Cechy

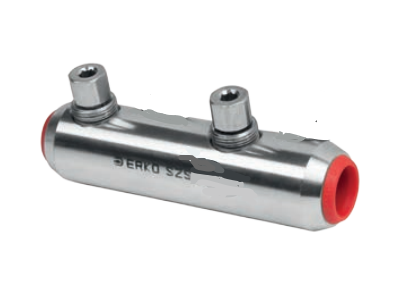

Złączka śrubowa średnapięciowa SZS_1695/1 to rozwiązanie do łączenia kabli w sieciach o napięciu do 36 kV. Obejmuje szeroki zakres przekroju od 16 do 95 mm², co pozwala na zastosowanie jednego modelu w różnych instalacjach. Wykonana z cynowanego aluminium, zapewnia niezawodny kontakt zarówno dla przewodów aluminiowych, jak i miedzianych. Zrywalne śruby gwarantują powtarzalny moment dokręcania, eliminując potrzebę stosowania narzędzi kalibrowanych i przyspieszając montaż.

• Zrywalne śruby: Gwarantują optymalny docisk bez ryzyka uszkodzenia żyły – montaż szybszy i bardziej powtarzalny niż przy zaprasowywaniu.
• Zakres przekroju 16–95 mm²: Jeden model obsługuje wiele przekrojów, co upraszcza dobór i logistykę na placu budowy.
• Napięcie znamionowe do 36 kV: Przystosowana do sieci średniego napięcia, spełnia wymagania typowych instalacji dystrybucyjnych.
• Wykonanie z cynowanego aluminium: Odporność na korozję i możliwość łączenia zarówno żył aluminiowych, jak i miedzianych bez ryzyka korozji galwanicznej.
• Uniwersalność budowy żył: Złączka dopuszcza kable o różnych konstrukcjach (sektorowe, okrągłe, wielodrutowe) – elastyczność zastosowań.

Zgodność z Normami

Złączka SZS_1695/1 jest zgodna z wymaganiami europejskich norm dotyczących łączenia kabli średniego napięcia oraz posiada certyfikat CE. Wykonana zgodnie z uznaną technologią śrubową, spełnia standardy bezpieczeństwa stosowane w branży elektroenergetycznej.

Zastosowanie

Złączka przeznaczona do trwałego łączenia kabli w sieciach średniego napięcia, szczególnie tam gdzie wymagana jest szybkość montażu i możliwość demontażu. Idealna w instalacjach napowietrznych i kablowych.

• Łączenie odcinków kabli w sieciach dystrybucyjnych 15–36 kV.
• Wykonywanie odgałęzień i przejść w stacjach transformatorowych SN/nN.
• Złączki do kabli w przyłączach przemysłowych i energetyce odnawialnej (farmy wiatrowe, fotowoltaika średniego napięcia).
• Szybkie naprawy awaryjne linii kablowych – możliwość montażu bez specjalistycznego oprzyrządowania hydraulicznego.

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP do prac w sieciach średniego napięcia. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie i uziemić kabel. Oczyścić żyły z izolacji na długość zgodną z dokumentacją złączki. Dokręcać śruby kluczem dynamometrycznym zgodnie z momentem podanym przez producenta (zrywalne łby śrub gwarantują prawidłową siłę docisku). Przekrój przewodów musi mieścić się w zakresie 16–95 mm². Po montażu sprawdzić ciągłość połączenia i wykonać próbę napięciową.

FAQ

• Czy złączka nadaje się do łączenia kabli aluminiowych z miedzianymi? Tak, wykonanie z cynowanego aluminium zapobiega korozji galwanicznej, dlatego złączka może łączyć żyły aluminiowe i miedziane.
• Jaki jest maksymalny przekrój kabla do tej złączki? Zakres przekroju wynosi od 16 do 95 mm². Dla przekrojów powyżej 95 mm² należy dobrać inny model.
• Czy można użyć złączki w sieci 15 kV? Tak, złączka jest przeznaczona do napięcia do 36 kV, więc sprawdzi się w sieciach 15 kV, 20 kV oraz 30 kV.
