Złączka śrubowa średninapięciowa SZS 120-300 36kV | SZS_120300/1 Erko

Alternatywny kod produktu: SZS_120300/1

Opis i Kluczowe Cechy

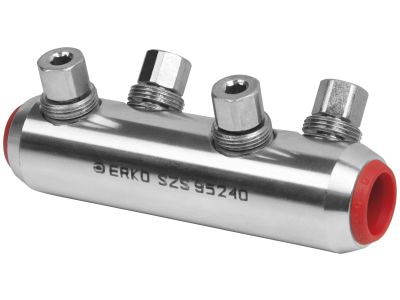

Złączka śrubowa średnionapięciowa SZS (symbol SZS_120300/1) przeznaczona do łączenia kabli o napięciu do 36 kV. Dzięki konstrukcji ze zrywalnymi śrubami umożliwia szybki i uniwersalny montaż bez konieczności zaprasowania. Wykonana z cynowanego aluminium, pozwala na łączenie zarówno przewodów aluminiowych, jak i miedzianych w szerokim zakresie przekrojów 120–300 mm².

• Napięcie znamionowe do 36 kV: zapewnia bezpieczną pracę w sieciach średniego napięcia, spełniając wymagania stacji transformatorowych i rozdzielnic SN.
• Zakres przekroju 120–300 mm²: jedna złączka obsługuje wiele typów kabli, redukując konieczność magazynowania kilku wariantów.
• Zrywalne śruby montażowe: gwarantują kontrolowany moment dokręcania i powtarzalność połączenia, eliminując ryzyko niedociśnięcia lub uszkodzenia żyły.
• Aluminium cynowane: ochrona przed korozją oraz kompatybilność elektrochemiczna przy łączeniu z przewodami miedzianymi i aluminiowymi.
• Uniwersalność budowy: możliwość stosowania do kabli o różnej budowie żył (sektorowe, okrągłe, wielodrutowe) bez zmiany narzędzi.

Zgodność z Normami

Produkt jest zgodny z europejskimi standardami dotyczącymi złączek kablowych średniego napięcia oraz posiada deklarację zgodności CE. Wykonanie i materiały spełniają wymagania norm branżowych dla osprzętu kablowego SN. (Szczegółowe numery norm dostępne na żądanie – nie zawarte w danych producenta).

Zastosowanie

Złączka SZS 120-300 znajduje zastosowanie wszędzie tam, gdzie wymagane jest szybkie, mechaniczne i elektrycznie pewne połączenie kabli w sieciach średniego napięcia.

• Łączenie odcinków kabli w liniach SN (np. 15 kV, 20 kV, 30 kV) podczas budowy i remontów sieci.
• Podłączanie kabli do transformatorów, rozdzielnic wnętrzowych i słupowych stacji transformatorowych.
• Przyłączanie kabli do głowic kablowych i przepustów w obiektach przemysłowych i energetycznych.
• Wykonywanie odgałęzień i połączeń w kablowniach oraz komorach kablowych.

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez personel posiadający odpowiednie uprawnienia SEP do prac przy urządzeniach elektroenergetycznych. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie i uziemić kabel. Złączkę montować na przygotowanej, oczyszczonej żyle. Poszczególne śruby dokręcać kluczem dynamometrycznym zgodnie z wartościami podanymi w dokumentacji producenta (zrywalne łby śrub gwarantują właściwy moment). Przekrój i typ żyły muszą mieścić się w deklarowanym zakresie 120–300 mm². Stosować się do instrukcji montażu dołączonej do opakowania.

FAQ

• Jaki zakres przekrojów obsługuje złączka SZS 120-300? Zakres wynosi od 120 mm² do 300 mm² – dotyczy zarówno przewodów aluminiowych, jak i miedzianych.
• Czy złączka nadaje się do kabli o napięciu wyższym niż 36 kV? Nie, napięcie znamionowe wynosi do 36 kV. Stosowanie przy wyższych napięciach jest niedozwolone.
• Jak sprawdzić, czy śruby są dokręcone prawidłowo? Śruby są zrywalne – przy osiągnięciu wymaganego momentu łeb śruby urywa się, co sygnalizuje prawidłowe dokręcenie. Nie wolno dociskać ponownie po urwaniu łba.
