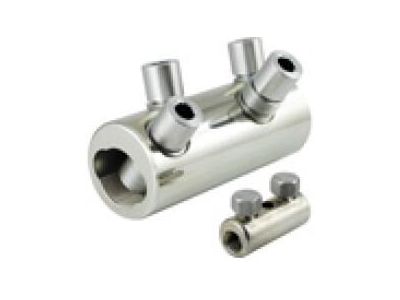

Złączka śrubowa do 1kVz przegrodą, cynowana śruby z główkami zrywal D35-150SV-T-V-K | D35-150SV-T-V-K Nexans

Opis i Kluczowe Cechy

Złączka śrubowa Nexans D35-150SV-T-V-K to zaawansowane rozwiązanie elektrotechniczne zaprojektowane do pracy w sieciach o napięciu znamionowym do 1 kV. Produkt charakteryzuje się szerokim zakresem obsługiwanych przekrojów przewodów, od 35 mm² do 150 mm², co czyni go niezwykle uniwersalnym elementem w szafach rozdzielczych oraz liniach kablowych. Kluczowym elementem konstrukcyjnym są śruby z główkami zrywalnymi, które eliminują ryzyko błędu ludzkiego podczas montażu, zapewniając optymalny moment dokręcenia i trwały docisk styku bez konieczności użycia klucza dynamometrycznego.

• Powłoka cynowana: Korpus złączki został poddany procesowi cynowania, co skutecznie chroni przed utlenianiem i pozwala na bezpieczne łączenie zarówno przewodów miedzianych (Cu), jak i aluminiowych (Al).
• Wewnętrzna przegroda: Zintegrowana przegroda (blokada) umożliwia precyzyjne pozycjonowanie żył kablowych, co jest kluczowe dla zachowania symetrii połączenia i bezpieczeństwa elektrycznego.
• Technologia śrub zrywalnych: Gwarantuje, że każda żyła zostanie dociśnięta z siłą przewidzianą przez producenta, co minimalizuje rezystancję przejścia i zapobiega przegrzewaniu się styku.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego niezawodność w wymagających warunkach przemysłowych. Złączka spełnia wymagania normy IEC 61238-1, która definiuje parametry mechaniczne i elektryczne dla osprzętu kablowego. Dzięki zastosowaniu wysokiej jakości stopów aluminium oraz precyzyjnemu cynowaniu, element ten jest odporny na korozję elektrochemiczną, co jest kluczowe przy łączeniu materiałów różnoimiennych w instalacjach elektroenergetycznych.

Zastosowanie

Złączka D35-150SV-T-V-K znajduje szerokie zastosowanie w profesjonalnych instalacjach elektroenergetycznych niskiego napięcia. Jest idealnym rozwiązaniem dla:

• Budowy i modernizacji złączy kablowych oraz szaf rozdzielczych w przemyśle.
• Wykonywania muf przelotowych i naprawczych na kablach o izolacji polimerowej.
• Łączenia kabli zasilających w infrastrukturze energetycznej miast i zakładów produkcyjnych.
• Systemów OZE, gdzie wymagana jest wysoka niezawodność połączeń przy zmiennych obciążeniach prądowych.

Wskazówki Montażowe

Prawidłowy montaż złączki Nexans jest kluczem do długowieczności instalacji. Przed przystąpieniem do prac należy zdjąć izolację z przewodu na długości odpowiadającej połowie długości złączki. W przypadku żył aluminiowych zaleca się usunięcie warstwy tlenków i zastosowanie odpowiedniej pasty kontaktowej. Żyłę należy wprowadzić do oporu (do przegrody wewnętrznej), a następnie dokręcać śruby zrywalne aż do momentu urwania się łba śruby. Proces ten gwarantuje, że styk elektryczny posiada parametry zgodne z dokumentacją techniczną bez ryzyka uszkodzenia struktury żyły kablowej.

FAQ

• Czy złączka wymaga użycia specjalistycznych narzędzi? Nie, dzięki zastosowaniu śrub zrywalnych do montażu wystarczy standardowy klucz nasadowy lub płaski. System zrywalny samoczynnie kontroluje siłę docisku.
• Czy można stosować tę złączkę do kabli aluminiowych? Tak, dzięki cynowaniu korpusu złączka jest w pełni przystosowana do łączenia przewodów aluminiowych oraz miedzianych, zapobiegając zjawisku korozji galwanicznej.
• Jaki jest zakres napięcia pracy? Złączka jest dedykowana do systemów o napięciu znamionowym do 1 kV (niskie napięcie).
