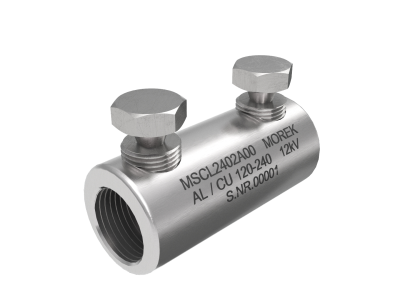

Złączka śrubowa do 12kV ze zrywalnymi śrubami M18 dla kabli Al/Cu MSCL240, 120-240mm2 MSCL2402A00 | MSCL2402A00 Morek

Opis i Kluczowe Cechy

Złączka śrubowa MSCL2402A00 ze zrywalnymi śrubami M18 (symbol MSCL2402A00) to profesjonalne rozwiązanie do trwałych połączeń kabli aluminiowych (Al) i miedzianych (Cu) w instalacjach do 12 kV. Wysokowytrzymały cynowany stop aluminium w korpusie zapewnia kompatybilność z różnymi rodzajami przewodów, a smar antyoksydacyjny na śrubach zabezpiecza przed utlenianiem. Złącze zaprojektowane z myślą o wysokim bezpieczeństwie i niezawodności, szczególnie w wymagających warunkach przemysłowych.

• Napięcie znamionowe do 12 kV: Przeznaczone do instalacji średniego napięcia, w tym sieci energetycznych i przemysłowych.
• Kompatybilność Al/Cu: Zapewnia niezawodne połączenie zarówno przewodów aluminiowych, jak i miedzianych bez konieczności stosowania adapterów.
• Śruby zrywalne M18 z pokryciem antyoksydacyjnym: Umożliwiają szybki montaż kluczem nasadowym, a zerwanie przy optymalnym momencie gwarantuje optymalną siłę docisku i trwałość połączenia.
• Wodoszczelna konstrukcja: Zapewnia odporność na wilgoć i warunki zewnętrzne, co pozwala na stosowanie w instalacjach naziemnych i podziemnych.
• Przekroje 120-240 mm²: Optymalne dla średnich i dużych instalacji, obsługuje szeroki zakres przewodów sektorowych, okrągłych i skręcanych.

Zgodność z Normami

Złączka MSCL2402A00 spełnia wymagania normy IEC 61238-1 klasa A, co potwierdza jej wysoką jakość i odporność na zwarcia o dużej intensywności. Produkt posiada deklarację zgodności CE i jest zgodny z europejskimi standardami bezpieczeństwa dla złącz średniego napięcia.

Zastosowanie

Złączka śrubowa MSCL2402A00 znajduje zastosowanie w instalacjach wymagających trwałych i bezpiecznych połączeń kabli elektroenergetycznych, zarówno w środowisku wewnętrznym, jak i zewnętrznym.

• Łączenie kabli aluminiowych i miedzianych w sieciach średniego napięcia do 12 kV.
• Prace przy modernizacji i budowie linii napowietrznych i kablowych.
• Instalacje przemysłowe, elektrownie, stacje transformatorowe – wszędzie tam, gdzie wymagana jest wysoka odporność na zwarcia i warunki środowiskowe.
• Morskie i lądowe instalacje energetyczne wymagające wodoszczelności i odporności na korozję.

Wskazówki Montażowe

Montaż złączki powinien być przeprowadzany przez wykwalifikowany personel z uprawnieniami SEP, po odłączeniu napięcia i zabezpieczeniu miejsca pracy. Przed montażem należy oczyścić końcówki kabli z izolacji i tlenków, a następnie nałożyć złączkę na łączone przewody. Śruby zrywalne dokręcić kluczem nasadowym do momentu zerwania łba – nie należy przekraczać zalecanego momentu, aby uniknąć uszkodzenia połączenia. Złącze powinno być montowane w suchym stanie, a w przypadku instalacji zewnętrznych zaleca się dodatkowe zabezpieczenie smarem silikonowym. Po montażu przeprowadzić testy szczelności i rezystancji połączenia.

FAQ

• Czy złączka nadaje się do przewodów sektorowych? Tak, złączka MSCL2402A00 została zaprojektowana do obsługi przewodów sektorowych, okrągłych i skręcanych w zakresie 120-240 mm².
• Jaki jest maksymalny moment dokręcania śrub? Moment zerwania śrub zrywalnych M18 nie został określony w dostępnych danych. Zaleca się stosowanie standardowego momentu dla śrub M18 w połączeniach elektrycznych, zgodnie z dokumentacją techniczną.
• Czy złączka wymaga użycia specjalistycznych narzędzi? Nie – montaż odbywa się przy użyciu standardowego klucza nasadowego. Śruby zrywalne ułatwiają uzyskanie optymalnego docisku bez konieczności stosowania dynamometrycznego.
