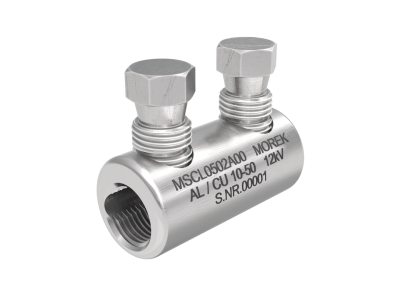

Złączka śrubowa do 12kV ze zrywalnymi śrubami M10 dla kabli Al/Cu MSCL50, 10-50mm2 MSCL0502A00 | MSCL0502A00 Morek

Opis i Kluczowe Cechy

Złączka śrubowa MSCL0502A00 (symbol MSCL0502A00) to zaawansowane technicznie złącze kablowe zaprojektowane do łączenia przewodów aluminiowych (Al) i miedzianych (Cu) o przekrojach od 10 mm² do 50 mm². Przeznaczone do pracy w instalacjach o napięciu znamionowym do 12 kV, cechuje się wysoką niezawodnością i trwałością. Korpus wykonany z cynowanego stopu aluminium gwarantuje kompatybilność z różnymi rodzajami przewodów i odporność na korozję. Zastosowanie śrub zrywalnych M10 ułatwia montaż – wystarczy standardowy klucz nasadowy, eliminując potrzebę specjalistycznych narzędzi.

• Śruby zrywalne M10: Izolują moment dokręcania, zapewniając optymalne połączenie elektryczne bez ryzyka niedokręcenia lub przeładowania.
• Wodoszczelność: Złącze zachowuje szczelność nawet w trudnych warunkach atmosferycznych, co pozwala na montaż wewnątrz i na zewnątrz budynków.
• Uniwersalność materiałowa (Al/Cu): Kompatybilne z przewodami aluminiowymi i miedzianymi – idealne rozwiązanie dla zróżnicowanych instalacji.
• Odporność na korozję: Cynowana powłoka śrub zapewnia długotrwałą ochronę przed utlenianiem i korozją elektrochemiczną.
• Minimalna przestrzeń instalacyjna: Kompaktowa konstrukcja ułatwia montaż w gęstych układach kablowych i szafach rozdzielczych.

Zgodność z Normami

Złączka MSCL0502A00 spełnia wymagania normy IEC 61238-1 klasa A, co potwierdza jej zdolność do pracy w instalacjach elektrycznych i przemysłowych, w tym w warunkach zwarć o dużej intensywności. Produkt posiada deklarację zgodności CE i został zaprojektowany zgodnie z europejskimi standardami bezpieczeństwa elektrycznego.

Zastosowanie

Złączki śrubowe MSCL0502A00 znajdują zastosowanie w szerokim zakresie instalacji elektrycznych i energetycznych, gdzie wymagane jest niezawodne i bezpieczne połączenie przewodów wysokiego napięcia.

• Instalacje przemysłowe i energetyczne – łączenie kabli zasilających i sygnałowych w rozdzielnicach wysokiego napięcia.
• Sieci kablowe napowietrzne i podziemne – wodoszczelność chroni połączenie przed wilgocią i zanieczyszczeniami.
• Budownictwo mieszkaniowe i komercyjne – montaż instalacji wewnętrznych i zewnętrznych z zachowaniem wymogów bezpieczeństwa.
• Aplikacje wymagające odporności na korozję i długotrwałej stabilności połączenia, np. w środowiskach przemysłowych o podwyższonej wilgotności.

Wskazówki Montażowe

Montaż złączki powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, wyłącznie po bezwzględnym odłączeniu napięcia. Przed montażem należy oczyścić powierzchnie przewodów z izolacji i tlenków, a następnie wprowadzić je do złączki zgodnie z zaleceniami producenta. Śruby zrywalne dokręcać kluczem nasadowym do momentu zerwania główki – nie należy stosować dodatkowych narzędzi ani przedłużaczy dźwigni. Złącze powinno być zamontowane w taki sposób, aby zapewnić swobodny dostęp do kontroli stanu połączenia w przyszłości. W przypadku montażu na zewnątrz, należy upewnić się, że złączka jest odpowiednio osłonięta przed bezpośrednim działaniem czynników atmosferycznych.

FAQ

• Czy złączka wymaga stosowania dodatkowych uszczelniaczy? Złącze MSCL0502A00 posiada wbudowaną konstrukcję wodoszczelną, dzięki której nie jest wymagane stosowanie dodatkowych materiałów uszczelniających.
• Jakie narzędzie jest potrzebne do montażu? Do montażu wystarczy standardowy klucz nasadowy o odpowiednim rozmiarze (M10). Nie są wymagane specjalistyczne narzędzia ani mierniki momentu obrotowego.
• Czy złączka może być stosowana w instalacjach podziemnych? Tak, dzięki wodoszczelnej konstrukcji, złączka nadaje się do montażu w instalacjach kablowych podziemnych, pod warunkiem prawidłowego zabezpieczenia przed mechanicznymi uszkodzeniami mechanicznymi.
