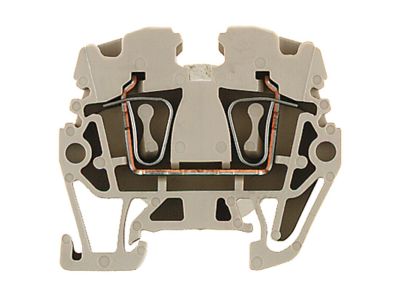

Złączka samozaciskowa ZDUA 2.5-2 przelotowa sprężynowa, ciemnobeżowa | 1720920000 Weidmuller

Opis i Kluczowe Cechy

Złączka przelotowa samozaciskowa ZDUA 2.5-2 (symbol 1720920000) w kolorze ciemnobeżowym to element łączeniowy przeznaczony do szybkiego i bezpiecznego łączenia przewodów o przekroju do 2,5 mm². Dzięki technologii sprężynowej (zacisk cięgnowy) montaż odbywa się bez użycia narzędzi, co skraca czas instalacji i zapewnia pewny kontakt bez ryzyka poluzowania.

• Przekrój 2,5 mm²: umożliwia bezpieczne łączenie przewodów o typowym przekroju w instalacjach niskiego napięcia, odpowiedni do większości zastosowań w automatyce i rozdzielnicach.
• Technologia samozaciskowa (sprężynowa): eliminuje konieczność dokręcania śrub – przewód jest automatycznie dociskany sprężyną, co zapewnia stały, niezawodny kontakt i oszczędność czasu montażu.
• Wykonanie przelotowe: umożliwia bezpośrednie łączenie dwóch przewodów w jednym punkcie, upraszczając okablowanie i redukując liczbę połączeń.
• Kolor ciemnobeżowy: ułatwia wizualną identyfikację w rozdzielnicy oraz nadaje estetyczny wygląd instalacji.
• Seria Z: sprawdzona konstrukcja zapewniająca powtarzalną jakość połączeń w szerokim zakresie zastosowań przemysłowych i budynkowych.

Zgodność z Normami

Złączka ZDUA 2.5-2 spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikat CE. Produkt został zaprojektowany zgodnie z ogólnymi standardami bezpieczeństwa dla złączek szynowych, co gwarantuje jego niezawodność w profesjonalnych instalacjach elektrycznych.

Zastosowanie

Złączka przelotowa ZDUA 2.5-2 znajduje zastosowanie wszędzie tam, gdzie wymagane jest szybkie i niezawodne łączenie przewodów w instalacjach elektrycznych i automatyce.

• Łączenie przewodów w rozdzielnicach głównych i podrozdzielnicach.
• Instalacje sterownicze w szafach automatyki (sterowniki PLC, styczniki, przekaźniki).
• Połączenia przejściowe w puszkach instalacyjnych i listwach zaciskowych.
• Zastosowania w systemach oświetlenia oraz sygnalizacji.

Wskazówki Montażowe

Montaż złączki powinien być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do pracy bezwzględnie odłącz napięcie. Złączkę montuje się w standardowych systemach szynowych (np. szyna TH35). Przewody należy odizolować na długość odpowiednią dla danego typu zacisku, następnie wsunąć w otwór – samozacisk sprężynowy automatycznie zablokuje przewód. Nie wymaga dokręcania. Przekrój przewodu nie może przekraczać 2,5 mm². W razie wątpliwości należy postępować zgodnie z dokumentacją producenta.

FAQ

• Czy złączka wymaga dokręcania śrubą? Nie, złączka ZDUA 2.5-2 posiada zacisk sprężynowy – przewód jest automatycznie dociskany sprężyną, co eliminuje potrzebę dokręcania i zapewnia szybki montaż.
• Jaki jest maksymalny przekrój przewodu? Maksymalny przekrój przewodu wynosi 2,5 mm², zgodnie z danymi katalogowymi produktu.
• Czy złączkę można montować na szynie DIN? Tak, złączki serii Z standardowo montuje się na szynie TH35 (35 mm), co ułatwia instalację w rozdzielnicach i szafach sterowniczych.
