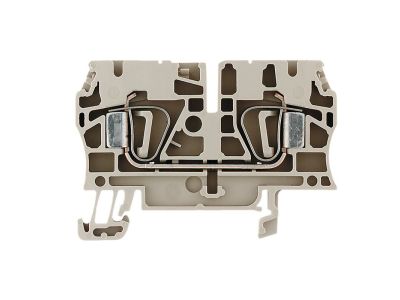

Złączka samozaciskowa ZDU 4 przelotowa sprężynowa, ciemnobeżowa | 1632050000 Weidmuller

Opis i Kluczowe Cechy

Złączka samozaciskowa ZDU 4 o numerze katalogowym 1632050000 to profesjonalne rozwiązanie od renomowanego producenta Weidmuller, zaprojektowane z myślą o najwyższej niezawodności w systemach rozdziału energii i sterowania. Wykorzystuje ona innowacyjną technologię złącza sprężynowego (tension clamp), która gwarantuje stały docisk przewodu niezależnie od drgań czy zmian temperatury otoczenia. Przekrój znamionowy wynoszący 4 mm² pozwala na stabilne przesyłanie energii przy prądzie znamionowym do 32 A, co czyni ją idealnym komponentem do średnich obciążeń w instalacjach przemysłowych.

• Wysokie napięcie znamionowe: Izolacja przystosowana do pracy pod napięciem do 800 V zapewnia bezpieczeństwo w wymagających aplikacjach elektroenergetycznych.
• Technologia sprężynowa: Eliminuje konieczność okresowego dokręcania śrub, co znacząco redukuje koszty serwisowe i czas montażu.
• Materiał izolacyjny: Wykonana z wysokiej jakości tworzywa Wemid, które charakteryzuje się wysoką odpornością termiczną i klasą palności V-0.
• Kompaktowa budowa: Ciemnobeżowa obudowa pozwala na przejrzystą organizację przestrzeni na szynie montażowej.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego przydatność do użytku w profesjonalnych prefabrykatach rozdzielnic. Złączka spełnia wymagania normy IEC 60947-7-1, co definiuje jej parametry elektryczne i mechaniczne dla miedzianych przewodów sztywnych oraz elastycznych. Dzięki certyfikacji, inżynierowie mogą mieć pewność co do trwałości połączenia oraz odporności na prądy pełzające.

Zastosowanie

Złączka ZDU 4 znajduje szerokie zastosowanie w sektorze automatyki przemysłowej oraz energetyki zawodowej. Jest niezastąpiona w:

• Szafach sterowniczych i rozdzielczych, gdzie wymagana jest wysoka gęstość upakowania komponentów.
• Systemach transportowych i maszynowych narażonych na wibracje, dzięki odporności złącza sprężynowego na poluzowanie.
• Instalacjach budynkowych wymagających trwałych i bezobsługowych punktów łączeniowych.
• Układach zasilania pomocniczego, gdzie prąd roboczy nie przekracza 32 A.

Wskazówki Montażowe

Montaż złączki odbywa się na standardowej szynie TS 35 (szyna DIN). Aby zapewnić optymalne parametry pracy, należy przestrzegać następujących wytycznych:

• Przygotowanie przewodu: Należy odizolować końcówkę przewodu na długości zalecanej przez producenta (zazwyczaj ok. 10-12 mm).
• Narzędzia: Do otwarcia sprężyny zaleca się użycie dedykowanego wkrętaka płaskiego, co zapobiega uszkodzeniu mechanizmu zaciskowego.
• Zakończenie rzędu: Na końcu bloku złączek należy zamontować odpowiednią płytkę końcową (np. ZAP/TW ZDU4), aby zapewnić ochronę przed dotykiem części pod napięciem.
• Mostkowanie: W przypadku konieczności łączenia potencjałów, należy stosować dedykowane mostki wtykowe serii ZQV.

FAQ

Czy złączka ZDU 4 wymaga stosowania tulejek zaciskowych na przewodach typu linka?
Technologia sprężynowa Weidmuller pozwala na bezpośrednie podłączenie przewodów typu linka bez tulejek, jednak ich zastosowanie jest dopuszczalne i często praktykowane dla zwiększenia porządku w okablowaniu.

Jaka jest różnica między ZDU 4 a standardową złączką śrubową?
ZDU 4 wykorzystuje sprężynę, która automatycznie kompensuje odkształcenia materiału przewodu, podczas gdy złączki śrubowe wymagają okresowej kontroli momentu dokręcania.

Czy produkt jest odporny na trudne warunki środowiskowe?
Tak, materiał Wemid jest odporny na starzenie i zachowuje swoje właściwości izolacyjne w szerokim zakresie temperatur, co jest kluczowe w nieogrzewanych halach przemysłowych.
