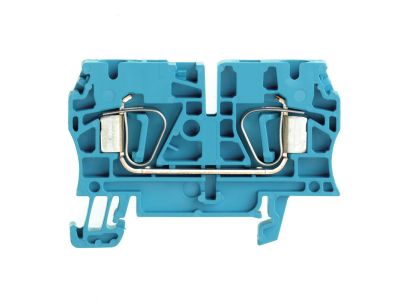

Złączka samozaciskowa ZDU 4 BL przelotowa sprężynowa, niebieska | 1632060000 Weidmuller

Opis i Kluczowe Cechy

Złączka samozaciskowa ZDU 4 BL marki Weidmuller to profesjonalne rozwiązanie z zakresu techniki połączeń, zaprojektowane z myślą o maksymalnej wydajności i bezpieczeństwie w instalacjach przemysłowych. Wykorzystanie innowacyjnego złącza sprężynowego typu Tension Clamp pozwala na szybki i pewny montaż przewodów o przekroju znamionowym wynoszącym 4 mm², co gwarantuje stabilne przesyłanie energii przy prądzie znamionowym do 32 A. Niebieski kolor obudowy wykonanej z wysokiej jakości materiału Wemid jednoznacznie identyfikuje złączkę jako element przeznaczony do obwodów neutralnych (N), co znacząco ułatwia organizację i serwisowanie rozdzielnic. Urządzenie charakteryzuje się wysokim napięciem znamionowym rzędu 800 V, co czyni je odpornym na przepięcia w wymagających środowiskach pracy.

• Technologia sprężynowa: Eliminuje konieczność okresowego dokręcania śrub, zapewniając stałą siłę docisku niezależnie od wibracji.
• Wysoka obciążalność: Prąd znamionowy 32 A pozwala na obsługę szerokiego spektrum odbiorników mocy.
• Materiał Wemid: Tworzywo o klasie palności V-0 według UL 94, odporne na wysokie temperatury robocze.
• Kompaktowa konstrukcja: Optymalizacja miejsca na szynie DIN TS 35 pozwala na gęstsze upakowanie komponentów w szafie.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego niezawodność w aplikacjach profesjonalnych. Złączka spełnia wymagania normy IEC 60947-7-1, dotyczącej aparatury niskonapięciowej i listew zaciskowych do przewodów miedzianych. Dzięki certyfikacji ATEX, komponent ten może być stosowany w strefach zagrożonych wybuchem (Ex), co rozszerza jego funkcjonalność o przemysł chemiczny i petrochemiczny. Zgodność z dyrektywą RoHS zapewnia, że produkt jest wolny od substancji niebezpiecznych dla środowiska.

Zastosowanie

Złączka ZDU 4 BL znajduje szerokie zastosowanie w nowoczesnej automatyce budynkowej oraz przemysłowej. Jest idealnym wyborem do budowy systemów sterowania, gdzie kluczowa jest szybkość montażu i odporność na drgania. Dzięki niebieskiej barwie, inżynierowie i elektrycy wykorzystują ją głównie do separacji torów neutralnych w rozdzielnicach głównych i obiektowych. Doskonale sprawdza się w szafach sterowniczych maszyn, systemach HVAC oraz w infrastrukturze energetycznej, gdzie wymagana jest wysoka trwałość połączenia elektrycznego przy zachowaniu przejrzystości schematu instalacji.

Wskazówki Montażowe

Montaż złączki odbywa się poprzez zatrzaśnięcie na standardowej szynie montażowej DIN TS 35. Aby zapewnić optymalne parametry połączenia, należy przestrzegać następujących kroków:

• Przygotowanie przewodu: Izolację z przewodu o przekroju 4 mm² należy usunąć na długości zalecanej przez producenta (zazwyczaj ok. 10-12 mm).
• Wprowadzenie przewodu: Należy użyć dedykowanego wkrętaka płaskiego, aby otworzyć sprężynę, a następnie wsunąć odizolowany koniec przewodu do oporu.
• Zakończenie rzędu: Na końcu bloku złączek należy zamontować odpowiednią płytkę końcową (np. ZAP/TW ZDU4), aby zapewnić ochronę przed dotykiem części pod napięciem.
• Mostkowanie: W przypadku konieczności łączenia potencjałów, zaleca się stosowanie dedykowanych mostków wtykowych serii ZQV.

FAQ

1. Czy złączka ZDU 4 BL wymaga stosowania tulejek zaciskowych?
Technologia sprężynowa Tension Clamp umożliwia bezpośrednie podłączenie zarówno przewodów sztywnych (drut), jak i giętkich (linka) bez konieczności stosowania tulejek, choć ich użycie jest dopuszczalne i nie wpływa negatywnie na jakość styku.

2. Jaka jest maksymalna temperatura pracy tej złączki?
Dzięki zastosowaniu materiału Wemid, złączka może pracować w sposób ciągły w temperaturze do 120°C, co znacznie przewyższa standardowe materiały poliamidowe.

3. Czy można ją stosować w instalacjach prądu stałego (DC)?
Tak, parametry napięciowe (800 V) i prądowe (32 A) pozwalają na bezpieczne stosowanie złączki w obwodach DC, np. w instalacjach fotowoltaicznych lub systemach zasilania gwarantowanego.
