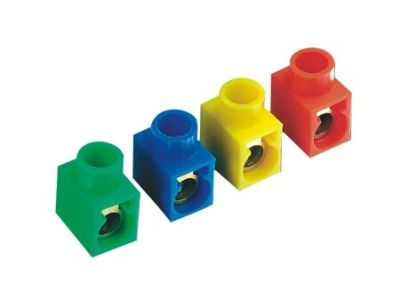

Złączka rozgałęźna 1x2,5mm2, niebieska | 0940-02 Elektro-Plast Nasielsk

Opis i Kluczowe Cechy

Złączka rozgałęźna o symbolu 0940-02 to niezbędny element do szybkiego i bezpiecznego rozgałęziania przewodów w instalacjach elektrycznych. Przeznaczona do przewodów o przekroju 1 x 2,5 mm², wykonana w kolorze niebieskim ułatwiającym identyfikację w obwodzie neutralnym (N). Dzięki swojej konstrukcji umożliwia pewne połączenie bez lutowania i skręcania, co przyspiesza prace montażowe i zwiększa niezawodność połączenia.

• Przekrój przewodu 1 x 2,5 mm²: optymalne dopasowanie do standardowych przewodów miedzianych w instalacjach domowych i przemysłowych, zapewnia niską rezystancję styku.
• Kolor niebieski: zgodny z międzynarodowym oznaczeniem przewodu neutralnego, ułatwia szybką identyfikację i redukuje ryzyko pomyłki podczas montażu.
• Konstrukcja rozgałęźna: umożliwia równoczesne połączenie kilku odgałęzień w jednym punkcie, bez konieczności stosowania dodatkowych listew zaciskowych.
• Łatwy montaż beznarzędziowy: szybkie wprowadzenie przewodu do złączki bez potrzeby użycia specjalistycznych narzędzi – idealne do prac w trudno dostępnych miejscach.
• Trwałość i niezawodność: solidne materiały zastosowane w produkcji gwarantują długotrwałe i pewne połączenie nawet w warunkach wibracji i obciążeń termicznych.

Zgodność z Normami

Produkt spełnia wymogi obowiązujących norm europejskich dotyczących bezpieczeństwa instalacji elektrycznych oraz posiada oznaczenie CE. Zgodność z normami zapewnia bezpieczne użytkowanie w instalacjach niskiego napięcia zgodnie z aktualnymi przepisami.

Zastosowanie

Złączka rozgałęźna 0940-02 znajduje zastosowanie wszędzie tam, gdzie konieczne jest bezpieczne i szybkie połączenie przewodów o przekroju 2,5 mm² w punktach rozgałęźnych. Idealnie sprawdza się w następujących scenariuszach:

• Rozgałęzianie przewodów w puszkach instalacyjnych (natynkowych i podtynkowych) przy oświetleniu i gniazdach wtyczkowych.
• Łączenie odgałęzień w tablicach rozdzielczych i szafach sterowniczych – jako pomocniczy element łączeniowy.
• Wykonywanie połączeń w systemach automatyki budynkowej, np. przy czujnikach i siłownikach niskiego napięcia.
• Szybkie łączenie przewodów w prowizorycznych instalacjach i naprawach – bez konieczności lutowania.

Wskazówki Montażowe

UWAGA: Montaż i demontaż złączki mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, przy bezwzględnie odłączonym napięciu. Przed rozpoczęciem prac upewnij się, że obwód jest wyłączony i zabezpieczony przed przypadkowym załączeniem. Przewód o przekroju 2,5 mm² należy odizolować na długość odpowiednią do zanurzenia w złączce (zgodnie z instrukcją producenta), a następnie wprowadzić do gniazda aż do oporu. Sprawdź stabilność połączenia lekkim pociągnięciem. Nie używaj nadmiernej siły – złączka jest zaprojektowana do montażu beznarzędziowego lub z użyciem jedynie podstawowych narzędzi izolowanych. Po zakończeniu prac sprawdź ciągłość i izolację połączenia.

FAQ

• Czy złączka nadaje się do przewodów miedzianych wielodrutowych? Tak, złączka jest przystosowana do przewodów miedzianych o przekroju 2,5 mm², zarówno jednożyłowych, jak i wielodrutowych (linka). Dla pewności połączenia zaleca się użycie końcówek tulejkowych przy przewodach linkowych.
• Jaki jest stopień ochrony (IP) tej złączki? Producent nie podał stopnia IP. Standardowo złączki rozgałęźne montowane wewnątrz puszek instalacyjnych lub rozdzielnic nie wymagają szczególnej obudowy – ochrona zapewniana jest przez obudowę zewnętrzną. Przy montażu w warunkach wilgotnych należy zastosować puszkę o odpowiednim IP.
• Czy złączka jest przeznaczona do obwodów prądu stałego (DC)? Tak, może być stosowana zarówno w obwodach prądu przemiennego (AC) jak i stałego (DC) – nie ma przeciwwskazań elektrycznych. Należy jednak pamiętać o doborze odpowiednich zabezpieczeń nadprądowych i zwarciowych dla danego obwodu.
