Złączka redukcyjna ALR 500/240 | ALR_500-240/1 Erko

Opis i Kluczowe Cechy

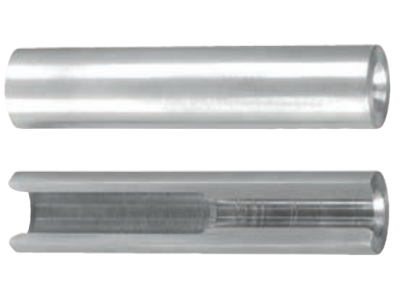

Złączka redukcyjna ALR 500/240 (symbol ALR_500‑240/1) została zaprojektowana do bezpośredniego łączenia przewodów o przekrojach 500 mm² i 240 mm². Umożliwia bezpieczną i pewną redukcję przekroju bez stosowania dodatkowych adapterów, co upraszcza instalację i zwiększa niezawodność połączeń w obwodach o dużym obciążeniu.

• Przekroje przyłączeniowe 500 mm² i 240 mm²: Umożliwiają bezpośrednie łączenie przewodów o różnych przekrojach, eliminując potrzebę stosowania przejściówek i zmniejszając liczbę potencjalnych punktów awarii.
• Solidna konstrukcja: Zapewnia długotrwałą i stabilną pracę w wymagających warunkach eksploatacyjnych, typowych dla rozdzielnic głównych i szaf sterowniczych.
• Łatwy montaż: Budowa złączki umożliwia szybkie i wygodne podłączanie przewodów, co skraca czas instalacji i minimalizuje ryzyko błędów montażowych.
• Uniwersalne zastosowanie: Idealna do stosowania w instalacjach przemysłowych, komercyjnych oraz przy przyłączaniu kabli energetycznych o dużych przekrojach.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich oraz posiada oznaczenie CE. Złączka przeznaczona jest do montażu przez wykwalifikowany personel zgodnie z obowiązującymi przepisami i zaleceniami producenta.

Zastosowanie

Złączka redukcyjna ALR 500/240 sprawdza się w miejscach, gdzie konieczne jest bezpieczne połączenie przewodów o różnym przekroju. Znajduje zastosowanie w:

• Rozdzielnicach głównych niskiego napięcia – przy łączeniu szyn zbiorczych z odchodzącymi kablami o mniejszym przekroju.
• Szafach sterowniczych i zasilających – do przyłączania przewodów zasilających urządzenia o dużej mocy.
• Przyłączach kablowych w budynkach przemysłowych i komercyjnych – umożliwia redukcję przekroju bez utraty ciągłości elektrycznej.
• Instalacjach wymagających solidnego i trwałego połączenia – np. w stacjach transformatorowych lub agregatach prądotwórczych.

Wskazówki Montażowe

Montaż oraz wszelkie prace z użyciem złączki redukcyjnej ALR 500/240 mogą być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie i upewnij się, że obwód jest odizolowany od źródła zasilania. Przewody należy odizolować na długość zgodną z zaleceniami producenta, a moment dokręcania śrub mocujących dostosować do parametrów podanych w dokumentacji. Przekrój przewodów musi być dobrany do obciążenia prądowego instalacji. Po zakończeniu montażu sprawdź poprawność i pewność połączeń.

FAQ

• Jakie przekroje przewodów można łączyć za pomocą złączki ALR 500/240? Złączka przeznaczona jest do łączenia przewodów o przekroju 500 mm² z przewodami o przekroju 240 mm². Umożliwia bezpośrednią redukcję bez użycia dodatkowych przejściówek.
• Czy złączka wymaga specjalnych narzędzi podczas montażu? Do montażu wystarczą standardowe narzędzia elektroinstalacyjne – klucze płaskie lub nasadowe odpowiednie do rozmiaru śrub. Nie są wymagane specjalistyczne zaciskarki ani adaptery.
• W jakich typach instalacji można stosować tę złączkę? Złączka sprawdza się w rozdzielnicach głównych, szafach sterowniczych, przyłączach kablowych w budynkach przemysłowych i komercyjnych, a także wszędzie tam, gdzie wymagane jest bezpieczne połączenie przewodów o różnych dużych przekrojach.
