Złączka redukcyjna Al/Cu szczelna ACL 300/150 | ACL_300-150/1 Erko

Opis i Kluczowe Cechy

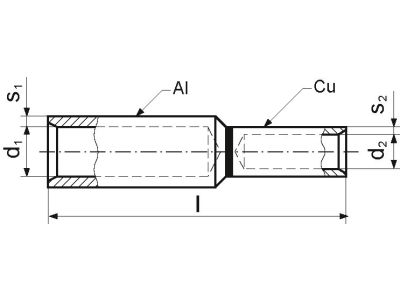

Złączka redukcyjna Al/Cu szczelna ACL 300/150 (symbol ACL_300-150/1) przeznaczona do bezpiecznego przejścia między przewodami aluminiowymi o przekroju 300 mm² a miedzianymi o przekroju 150 mm². Szczelna konstrukcja chroni połączenie przed wilgocią i korozją, zapewniając trwałość instalacji. Dzięki redukcji przekroju umożliwia efektywne łączenie różnych materiałów w jednym punkcie.

• Materiał Al/Cu: umożliwia bezpieczne łączenie przewodów aluminiowych z miedzianymi bez ryzyka korozji galwanicznej.
• Przekrój 300/150 mm²: dedykowana do przewodów aluminiowych 300 mm² i miedzianych 150 mm² – idealna do przejść w rozdzielnicach głównych.
• Szczelna obudowa: izoluje połączenie od czynników zewnętrznych, zwiększając niezawodność w wilgotnych pomieszczeniach.
• Redukcyjne przejście: eliminuje potrzebę stosowania dodatkowych zacisków przejściowych, upraszczając montaż.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm dotyczących złączek elektroenergetycznych. Posiada oznaczenie CE, co potwierdza zgodność z obowiązującymi dyrektywami dla aparatury łączeniowej niskiego napięcia.

Zastosowanie

Złączka ACL 300/150 znajduje zastosowanie wszędzie tam, gdzie konieczne jest łączenie przewodów aluminiowych z miedzianymi w instalacjach elektroenergetycznych.

• Łączenie szyn i przewodów w rozdzielnicach głównych (RG).
• Przyłącza w złączach kablowych i stacjach transformatorowych.
• Modernizacja starych instalacji aluminiowych z przejściem na miedź.
• Punkty rozgałęźne w przemysłowych sieciach nn.

Wskazówki Montażowe

Montaż złączki może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Złączkę mocuje się na szynie TH35 (DIN) lub bezpośrednio za pomocą śrub – moment dokręcania należy sprawdzić w dokumentacji producenta. Przekrój przewodów musi być zgodny z oznaczeniami (Al 300 mm², Cu 150 mm²). Przed montażem oczyścić powierzchnie przewodów i zastosować pastę przeciwutleniającą dla aluminium.

FAQ

• Co oznacza "szczelna" w nazwie? Obudowa złączki jest wykonana w sposób uniemożliwiający przedostawanie się wilgoci i kurzu – zapewnia to odporność na korozję i stabilność połączenia w trudnych warunkach.
• Jakie przekroje przewodów obsługuje złączka? Dopuszczalne przekroje to 300 mm² dla aluminium i 150 mm² dla miedzi. Próba łączenia innych przekrojów może skutkować utratą parametrów elektrycznych.
• Czy złączka nadaje się do łączenia wyłącznie aluminiowych przewodów? Produkt jest dedykowany do przejścia Al/Cu. Łączenie dwóch przewodów aluminiowych lub dwóch miedzianych jest możliwe, ale niezalecane ze względu na ryzyko różnic w rozszerzalności cieplnej.
