Złączka redukcyjna Al/Cu szczelna ACL 300/120 | ACL_300-120/1 Erko

Opis i Kluczowe Cechy

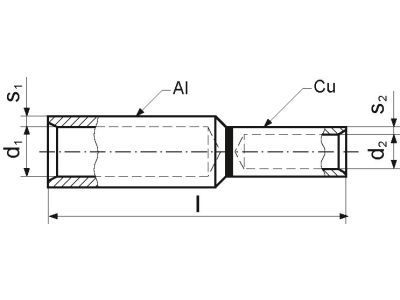

Złączka redukcyjna ACL 300-120/1 została zaprojektowana do niezawodnego łączenia przewodów aluminiowych o przekroju 300 mm² z miedzianymi o przekroju 120 mm². Szczelna konstrukcja chroni miejsce styku przed wilgocią i korozją, co zapewnia trwałość i bezpieczeństwo połączenia w instalacjach niskiego napięcia. Produkt przeznaczony do montażu w rozdzielnicach, złączach kablowych oraz przyłączach instalacji elektroenergetycznych.

• Konstrukcja redukcyjna Al/Cu: Umożliwia bezpośrednie łączenie przewodów aluminiowych (300 mm²) z miedzianymi (120 mm²) bez konieczności stosowania dodatkowych przejściówek, minimalizując rezystancję przejścia.
• Szczelność obudowy: Chroni połączenie przed wpływem wilgoci, pyłu i agresywnego środowiska, co zapobiega korozji elektrochemicznej między aluminium a miedzią.
• Materiał wysokiej jakości: Wykonana z materiałów odpornych na naprężenia termiczne i mechaniczne, gwarantuje stabilność połączenia w zmiennych warunkach obciążenia.
• Łatwy montaż: Przystosowana do standardowych narzędzi montażowych – po odpowiednim przygotowaniu przewodów złączkę można szybko zamontować na szynie lub w obudowie.
• Uniwersalne zastosowanie: Sprawdza się w instalacjach przemysłowych, energetycznych i infrastrukturalnych, gdzie wymagane jest łączenie różnych materiałów przewodów.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm bezpieczeństwa dla złączek elektroenergetycznych oraz posiada certyfikację CE. Szczelność i parametry mechaniczne odpowiadają standardom branżowym stosowanym w instalacjach niskiego napięcia. Zaleca się stosowanie zgodnie z wytycznymi producenta oraz obowiązującymi przepisami krajowymi.

Zastosowanie

Złączka ACL 300-120/1 znajduje zastosowanie wszędzie tam, gdzie konieczne jest bezpieczne przejście między przewodami aluminiowymi a miedzianymi w obwodach o dużych przekrojach. Szczelna konstrukcja umożliwia pracę w warunkach zewnętrznych i wewnętrznych.

• Połączenie przyłączy kablowych w stacjach transformatorowych i rozdzielnicach głównych.
• Łączenie przewodów aluminiowych z miedzianymi w instalacjach przemysłowych i energetycznych.
• Wykorzystanie w systemach zasilania maszyn i urządzeń, gdzie występuje zmiana materiału przewodu.
• Zastosowanie w obiektach infrastrukturalnych (np. tunelach, przepompowniach) wymagających odporności na wilgoć.

Wskazówki Montażowe

Montaż złączki może być wykonywany wyłącznie przez osoby z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Przed instalacją należy oczyścić powierzchnie przewodów i nałożyć pastę antyoksydacyjną (zalecaną dla połączeń Al/Cu). Złączkę dokręcać z momentem zgodnym z dokumentacją producenta, zachowując odpowiedni przekrój przewodów dla danego obciążenia. Po montażu sprawdzić szczelność i rezystancję połączenia.

FAQ

• Czy złączka jest wodoszczelna? Tak, konstrukcja jest szczelna – chroni połączenie przed wilgocią i pyłem, co potwierdza jej przeznaczenie do warunków zewnętrznych.
• Do jakich przekrojów przewodów jest przeznaczona? Złączka redukcyjna ACL 300-120/1 umożliwia łączenie przewodów aluminiowych o przekroju do 300 mm² z miedzianymi o przekroju do 120 mm².
• Czy wymaga stosowania pasty antyoksydacyjnej? Ze względu na różnicę potencjałów elektrochemicznych między aluminium a miedzią, zaleca się użycie pasty antyoksydacyjnej do zabezpieczenia styku przed korozją.
