Złączka redukcyjna Al/Cu szczelna ACL 240/120 | ACL_240-120/1 Erko

Alternatywny kod produktu: ACL_240-120/1

Opis i Kluczowe Cechy

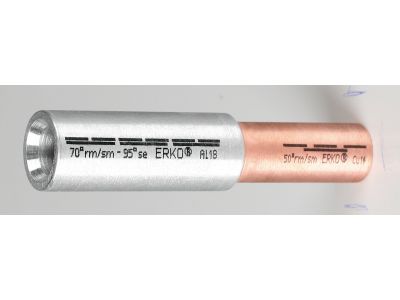

Złączka redukcyjna bimetaliczna ACL 240/120 (symbol ACL_240-120/1) przeznaczona jest do trwałego i niezawodnego łączenia przewodów aluminiowych (Al) z miedzianymi (Cu) w instalacjach elektroenergetycznych. Wykonanie z aluminium i miedzi wg DIN 46267 eliminuje ryzyko korozji galwanicznej, a odporność termiczna do 300°C pozwala na pracę w obwodach o dużym obciążeniu bez degradacji połączenia. Konstrukcja szczelna chroni styki przed wilgocią i zanieczyszczeniami.

• Wykonanie bimetaliczne (Al/Cu): zapobiega powstawaniu ogniw korozyjnych na styku różnych metali, gwarantując niską rezystancję przejścia i długotrwałą stabilność połączenia.
• Odporność termiczna do 300°C: umożliwia stosowanie w obwodach o wysokim prądzie i znacznym nagrzewaniu, bez ryzyka osłabienia połączenia.
• Szczelna konstrukcja: zabezpiecza połączenie przed wnikaniem wilgoci, kurzu i innych zanieczyszczeń, co zwiększa niezawodność w trudnych warunkach środowiskowych.
• Zgodność z DIN 46267: zapewnia standaryzację wymiarów i parametrów mechanicznych, co ułatwia dobór i montaż zgodnie z powszechnie uznaną normą.
• Zakres przekrojów przewodów 25–300 mm² (seria): model ACL 240/120 dedykowany do łączenia przewodu aluminiowego 240 mm² z miedzianym 120 mm², co pokrywa potrzeby typowych aplikacji średniego i dużego przekroju.

Zgodność z Normami

Złączka ACL 240/120 została zaprojektowana i wykonana zgodnie z niemiecką normą DIN 46267, która określa wymagania dla bimetalicznych złączek rurowych. Produkt posiada certyfikat CE, potwierdzający zgodność z obowiązującymi dyrektywami europejskimi. Montaż powinien odbywać się z zachowaniem zasad sztuki inżynierskiej oraz wytycznych producenta.

Zastosowanie

Złączka redukcyjna ACL znajduje zastosowanie wszędzie tam, gdzie konieczne jest trwałe połączenie przewodów aluminiowych z miedzianymi – szczególnie w stacjach transformatorowych, rozdzielnicach głównych i liniach kablowych.

• Łączenie szyn zbiorczych Al z odprowadzeniami Cu w rozdzielnicach niskiego napięcia.
• Połączenia przejściowe w złączach kablowych – od przewodu Al do zacisków Cu w aparaturze modułowej.
• Modernizacja instalacji – zastępowanie starszych połączeń Al-Al na nowe z odcinkami Cu bez wymiany całej trasy.
• Instalacje przemysłowe, gdzie występują mieszane materiały przewodów (np. przy współpracy istniejącej linii Al z nową linią Cu).

Wskazówki Montażowe

Montaż złączki może być wykonywany wyłącznie przez osoby posiadające odpowiednie kwalifikacje i uprawnienia SEP (dozorowe lub eksploatacyjne). Przed rozpoczęciem prac bezwzględnie odłącz napięcie i uziemij instalację. Przygotowanie końcówek przewodów (oczyszczenie, nasmarowanie pastą antyoksydacyjną) oraz dokręcanie śrub należy przeprowadzić zgodnie z dokumentacją techniczną producenta. Stosuj właściwe momenty dokręcania oraz klucze dynamometryczne. Zwróć uwagę na prawidłowe osadzenie przewodu w tulei – nie może wystawać poza strefę zacisku. W przypadku łączenia aluminium z miedzią zawsze stosuj złączkę bimetaliczną, aby uniknąć korozji elektrochemicznej.

FAQ

• Czy złączka nadaje się do połączeń w miejscach narażonych na wilgoć? Tak, konstrukcja szczelna chroni połączenie przed wodą i pyłem, jednak nie jest to stopień ochrony IP – złączka nie jest zanurzalna. Zaleca się montaż w suchych pomieszczeniach lub dodatkowe zabezpieczenie (np. termokurcz, masa zalewowa) w środowiskach o podwyższonej wilgotności.
• Do jakiego przekroju przewodu jest przeznaczony ten konkretny model? Model ACL 240/120 dedykowany jest do łączenia przewodu aluminiowego o przekroju 240 mm² z przewodem miedzianym o przekroju 120 mm². W ofercie dostępne są inne warianty dla przekrojów od 25 do 300 mm².
• Czy wymagane jest stosowanie pasty antyoksydacyjnej? Tak, szczególnie przy łączeniu aluminium. Zaleca się naniesienie cienkiej warstwy pasty przewodzącej na końcówki przewodów przed wsunięciem w złączkę, aby zminimalizować utlenianie i utrzymać niską rezystancję styku.
