Złączka przelotowa WLZ35P/240/z, żółto/zielona | 48.504 Elektro-Plast Opatówek

Opis i Kluczowe Cechy

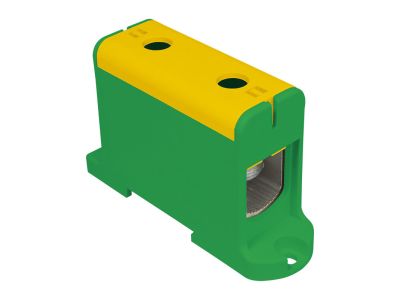

Złączka przelotowa WLZ35P/240/z (symbol 48.504) w kolorze żółto-zielonym, przeznaczona do montażu na szynie TH35 lub bezpośrednio do powierzchni płaskich za pomocą wkrętów z niskim łbem. Stanowi element systemu do łączenia przewodów ochronnych (PE), zapewniając pewne i trwałe połączenie w rozdzielnicach i szafach sterowniczych.

• Montaż na szynie TH35 lub powierzchni płaskiej: elastyczność instalacji – złączkę można zamontować zarówno na standardowej szynie DIN, jak i przykręcić do ściany lub płyty montażowej.
• Kolor żółto-zielony: zgodny z międzynarodowym oznaczeniem przewodu ochronnego – ułatwia identyfikację i prawidłowe podłączenie w obwodzie.
• Konstrukcja przelotowa: umożliwia szybkie i pewne łączenie przewodów bez konieczności stosowania dodatkowych elementów.
• Możliwość mocowania wkrętami z niskim łbem: oszczędność miejsca i łatwość montażu w ciasnych rozdzielnicach.

Zgodność z Normami

Produkt spełnia wymagania norm europejskich oraz posiada certyfikację CE, co gwarantuje bezpieczeństwo użytkowania w standardowych instalacjach elektrycznych.

Zastosowanie

Złączka przeznaczona jest do łączenia przewodów ochronnych (PE) w instalacjach elektrycznych, szczególnie w miejscach wymagających pewnego i trwałego połączenia.

• Łączenie szyn PE w rozdzielnicach głównych i podrozdzielnicach.
• Tworzenie punktów przyłączeniowych dla przewodów wyrównawczych w instalacjach przemysłowych.
• Stosowanie w szafach sterowniczych jako zacisk do uziemienia obudów i elementów metalowych.
• Montaż w systemach uziemiających budynków oraz w instalacjach zewnętrznych (w obudowach odpornych na warunki atmosferyczne).

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie. Złączkę montuje się na szynie TH35 (zgodnie z DIN EN 60715) lub przykręca do równej powierzchni wkrętami z niskim łbem (średnica i moment dokręcania według dokumentacji producenta). Przekrój podłączanych przewodów należy dobrać do obciążenia obwodu oraz wymogów norm. Po zakończeniu montażu sprawdzić poprawność połączeń i dokręcenie zacisków.

FAQ

• Czy złączka nadaje się do przewodu neutralnego (N)? Nie – kolor żółto-zielony oznacza przewód ochronny (PE). Do przewodu neutralnego stosuje się złączki w kolorze niebieskim.
• Jaki maksymalny przekrój przewodu można podłączyć? Producent nie podał tej wartości w dokumentacji. Zalecamy sprawdzenie karty katalogowej lub kontakt z dostawcą przed montażem.
• Czy złączkę można montować na szynie DIN 35 mm? Tak – przeznaczona jest do montażu na szynie TH35 (tzw. szyna DIN).
