Złączka przelotowa WLZ35P/150/z, żółto/zielona | 48.507 Elektro-Plast Opatówek

Opis i Kluczowe Cechy

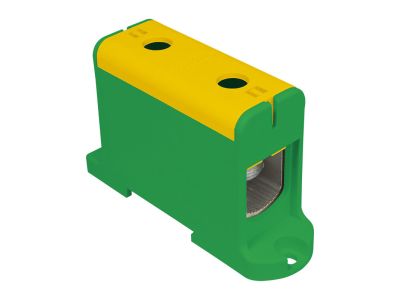

Złączka przelotowa WLZ35P/150/z w kolorze żółto‑zielonym (symbol 48.507) to uniwersalne rozwiązanie przeznaczone do łączenia w jednym biegunie przewodów miedzianych i aluminiowych. Dzięki częściom przewodzącym wykonanym z jednorodnego ocynowanego aluminium oraz śrubom dociskowym z łbem sześciokątnym zapewnia pewne i trwałe połączenie. Wymiary: długość 95 mm, szerokość 29,5 mm, wysokość 59 mm.

• Łączenie Cu i Al w jednym zacisku: możliwość stosowania przewodów miedzianych, aluminiowych lub obu materiałów jednocześnie – oszczędność miejsca i czasu przy instalacjach mieszanych.
• Różne przekroje w jednym otworze: dopuszczalne łączenie przewodów o różnym przekroju znamionowym w tym samym otworze zaciskowym – elastyczność w projektowaniu połączeń.
• Części przewodzące z ocynowanego aluminium: odporność na korozję i stabilność elektryczna – długa żywotność połączenia.
• Śruby dociskowe z łbem sześciokątnym: pewne dokręcanie za pomocą klucza sześciokątnego – powtarzalny moment dokręcania i bezpieczeństwo styku.
• Kompaktowe wymiary (95 × 29,5 × 59 mm): łatwość montażu w rozdzielnicy przy zachowaniu przejrzystego okablowania.

Zgodność z Normami

Złączka spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikację CE. Produkt przeznaczony do stosowania w instalacjach elektrycznych zgodnie z przepisami bezpieczeństwa.

Zastosowanie

Złączka przelotowa WLZ35P/150/z znajduje zastosowanie wszędzie tam, gdzie konieczne jest niezawodne łączenie przewodów o różnym materiale i przekroju – szczególnie w instalacjach WLZ (wewnętrznych linii zasilających) oraz w rozdzielnicach głównych i podrozdzielnicach.

• Łączenie przewodów miedzianych i aluminiowych w jednym biegunie – idealne w miejscach przejścia z instalacji aluminiowej na miedzianą.
• Tworzenie odgałęzień i łączenie różnych przekrojów w obwodach WLZ.
• Instalacje w rozdzielnicach modułowych – kompaktowy format ułatwia prowadzenie przewodów.
• Przyłącza odbiorników o znacznym obciążeniu, gdzie wymagana jest pewna styczność elektryczna.

Wskazówki Montażowe

Montaż złączki może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Przed rozpoczęciem prac należy odizolować przewody na odpowiednią długość i oczyścić je z tlenków. Śruby dociskowe dokręcać kluczem sześciokątnym z momentem zgodnym z dokumentacją producenta. Przekrój przewodów dobrać do spodziewanego obciążenia prądowego. Zaleca się stosowanie pasty ochronnej na połączenia aluminiowe w celu ograniczenia korozji galwanicznej.

FAQ

• Czy mogę w jednej złączce łączyć jednocześnie przewód miedziany i aluminiowy? Tak, złączka WLZ35P/150/z została zaprojektowana do łączenia przewodów miedzianych i aluminiowych w jednym biegunie – można stosować oba materiały razem lub osobno.
• Jakiego klucza potrzebuję do dokręcenia śrub? Śruby dociskowe posiadają łeb sześciokątny. Producent nie podaje konkretnego rozmiaru klucza – należy dobrać klucz pasujący do łba śruby i dokręcać z momentem zgodnym z dokumentacją.
• Jaki materiał mają części przewodzące? Części przewodzące wykonano z jednorodnego ocynowanego aluminium, co zapewnia dobrą przewodność i odporność na korozję.
