Złączka przelotowa WLZ35P/150/s, szara | 48.506 Elektro-Plast Opatówek

Opis i Kluczowe Cechy

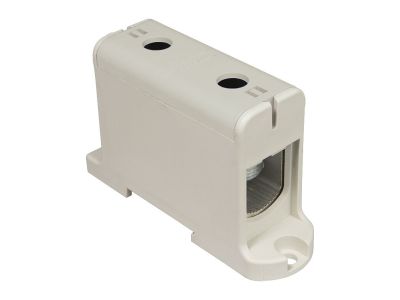

Złączka przelotowa WLZ35P/150/s (symbol 48.506) w kolorze szarym to uniwersalny zacisk przeznaczony do łączenia w jednym biegunie przewodów miedzianych i aluminiowych – również jednocześnie. Dzięki częściom przewodzącym z ocynowanego aluminium oraz śrubom dociskowym z łbem sześciokątnym zapewnia trwałe i pewne połączenie. Wymiary: długość 95 mm, szerokość 29,5 mm, wysokość 59 mm.

• Łączenie przewodów miedzianych i aluminiowych: Umożliwia stosowanie obu materiałów w jednym zacisku, co zwiększa elastyczność instalacji i redukuje potrzebę stosowania dodatkowych przejściówek.
• Części przewodzące z ocynowanego aluminium: Odporność na korozję oraz stabilne parametry elektryczne, co przekłada się na długą żywotność połączenia.
• Śruby dociskowe z kluczem sześciokątnym: Łatwy i precyzyjny montaż z kontrolowanym momentem dokręcania, co minimalizuje ryzyko uszkodzenia przewodów.
• Możliwość łączenia przewodów o różnych przekrojach w jednym otworze: Upraszcza okablowanie i pozwala na elastyczne dopasowanie do istniejącej instalacji.
• Kompaktowe wymiary (95×29,5×59 mm): Oszczędność miejsca w rozdzielnicy, ułatwienie prowadzenia przewodów.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm bezpieczeństwa i posiada certyfikat CE. Konstrukcja oraz materiały zastosowane w złączce zapewniają niezawodność w instalacjach elektrycznych zgodnych z aktualnymi standardami.

Zastosowanie

Złączka WLZ35P/150/s znajduje zastosowanie wszędzie tam, gdzie wymagane jest pewne i trwałe połączenie przewodów o różnych materiałach i przekrojach. Idealnie sprawdza się w rozdzielnicach głównych oraz w instalacjach przemysłowych.

• Łączenie główne w rozdzielnicach WLZ (Wolnostojące Linie Zasilające).
• Instalacje elektroenergetyczne w budynkach przemysłowych i użyteczności publicznej, gdzie występują przewody miedziane i aluminiowe.
• Systemy automatyki budynkowej – przy łączeniu obwodów zasilających i sterujących.
• Modernizacja istniejących instalacji, w których zachodzi potrzeba łączenia różnych typów przewodów.

Wskazówki Montażowe

Montaż powinien być przeprowadzany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, przy bezwzględnie odłączonym napięciu. Przekrój przewodów należy dobrać odpowiednio do przewidywanego obciążenia. Moment dokręcania śrub – zgodnie z dokumentacją producenta. Zaleca się używanie klucza sześciokątnego (imbusowego) do dokręcania śrub dociskowych.

FAQ

• Czy złączka WLZ35P/150/s nadaje się do łączenia przewodów aluminiowych? Tak, jest specjalnie zaprojektowana do łączenia zarówno przewodów miedzianych, jak i aluminiowych, a także do ich jednoczesnego łączenia w jednym biegunie.
• Jaki klucz jest potrzebny do dokręcania śrub? Śruby dociskowe są przystosowane do klucza sześciokątnego (imbusowego). W celu uzyskania odpowiedniego momentu dokręcania zaleca się użycie klucza dynamometrycznego.
• Czy można łączyć przewody o różnych przekrojach w jednym otworze? Tak, w jednym otworze zaciskowym dopuszczalne jest łączenie przewodów o różnym przekroju znamionowym, co zwiększa elastyczność okablowania.
