Złączka przelotowa WLZ35P/150/n, niebieska | 48.505 Elektro-Plast Opatówek

Opis i Kluczowe Cechy

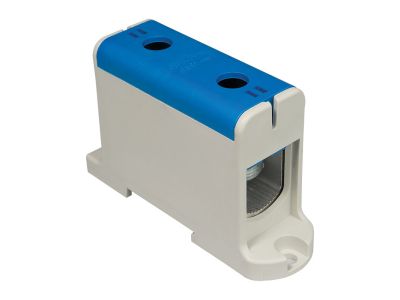

Złączka przelotowa WLZ35P/150/n (symbol 48.505) w kolorze niebieskim przeznaczona jest do łączenia w jednym biegunie przewodów miedzianych i aluminiowych – zarówno razem, jak i osobno. Dzięki możliwości łączenia przewodów o różnym przekroju znamionowym w jednym otworze zaciskowym pozwala na elastyczne prowadzenie instalacji. Części przewodzące wykonano z jednorodnego ocynowanego aluminium, co zapewnia odporność korozyjną i stabilne połączenie. Śruby dociskowe obsługuje się kluczem sześciokątnym, a kompaktowe wymiary (95 × 29,5 × 59 mm) ułatwiają montaż w rozdzielnicach.

• Łączenie Cu i Al: możliwość równoczesnego prowadzenia przewodów miedzianych i aluminiowych – jedna złączka zastępuje dwa osobne rozwiązania, oszczędzając miejsce i czas montażu.
• Różne przekroje w jednym otworze: dopuszczalne jest łączenie przewodów o różnym przekroju znamionowym, co zwiększa uniwersalność zastosowań.
• Ocynowane aluminium: części przewodzące odporne na korozję i utlenianie, gwarantujące trwałe i niskorezystancyjne połączenie przez cały okres eksploatacji.
• Śruby dociskowe z łbem sześciokątnym: umożliwiają precyzyjne dokręcenie kluczem, zapewniając powtarzalną siłę docisku i pewny kontakt elektryczny.
• Kompaktowe wymiary (95×29,5×59 mm): niewielka obudowa ułatwia instalację w ciasnych rozdzielnicach i puszkach, bez straty na funkcjonalności.

Zgodność z Normami

Złączka spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikat CE. Produkt zaprojektowano i wykonano zgodnie z zasadami bezpieczeństwa elektrycznego, co potwierdza jego przydatność w profesjonalnych instalacjach niskiego napięcia.

Zastosowanie

Złączka przelotowa WLZ35P/150/n sprawdza się wszędzie tam, gdzie wymagane jest niezawodne łączenie przewodów miedzianych i aluminiowych. Dzięki swojej konstrukcji znajduje zastosowanie w:

• rozdzielnicach elektrycznych – do przyłączania odbiorników i łączenia obwodów o różnych przekrojach żył,
• instalacjach przemysłowych – jako łącznik między przewodami aluminiowymi a miedzianymi w szafach sterowniczych,
• sieciach rozdzielczych – przy przejściu z linii aluminiowych na odcinki miedziane,
• automatyce budynkowej – do przyłączania czujników, siłowników i innych urządzeń z różnymi typami przewodów.

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po uprzednim odłączeniu napięcia w całej instalacji. Przewody należy odizolować na długość odpowiednią do głębokości otworu zaciskowego, a następnie wsunąć w otwór i dokręcić śrubę dociskową kluczem sześciokątnym z momentem zgodnym z dokumentacją producenta. Przekrój przewodów musi być dobrany do przewidywanego obciążenia prądowego. Nie wolno przekraczać wartości dopuszczalnych podanych w karcie katalogowej. Po dokręceniu sprawdzić siłę połączenia.

FAQ

• Czy złączka WLZ35P/150/n umożliwia łączenie przewodów miedzianych i aluminiowych jednocześnie? Tak, w jednym otworze zaciskowym można umieścić zarówno przewód miedziany, jak i aluminiowy. Dopuszczalne jest też łączenie tylko jednego rodzaju.
• Jaki klucz jest potrzebny do dokręcenia śrub? Śruby dociskowe wyposażono w łeb sześciokątny – do dokręcania wymagany jest klucz imbusowy (sześciokątny) o odpowiednim rozmiarze. Dokładny wymiar znajdziesz w instrukcji montażu dołączonej do produktu.
• Jakie są wymiary złączki? Złączka ma wymiary: długość 95 mm, szerokość 29,5 mm, wysokość 59 mm. Dzięki kompaktowej budowie bez problemu zmieści się w standardowej rozdzielnicy.
