Złączka przelotowa WLZ35/2x95/s, szara | 48.296 Elektro-Plast Opatówek

Opis i Kluczowe Cechy

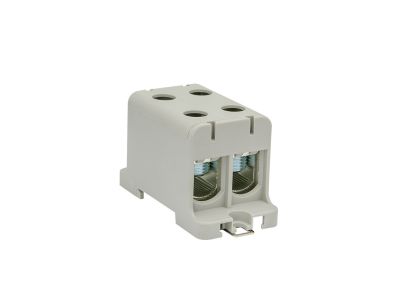

Złączka przelotowa WLZ35/2x95/s o symbolu 48.296 w kolorze szarym przeznaczona jest do łączenia w jednym biegunie przewodów miedzianych i aluminiowych. Jej konstrukcja pozwala na stosowanie przewodów z obu materiałów jednocześnie lub oddzielnie, co zapewnia elastyczność w instalacjach mieszanych. Wymiary złączki: długość 86 mm, szerokość 42 mm, wysokość 49 mm.

• Łączenie przewodów miedzianych i aluminiowych: możliwość łączenia obu materiałów w jednym biegunie – idealne rozwiązanie do modernizacji istniejących instalacji bez konieczności wymiany przewodów.
• Elastyczność przekrojów: w jednym otworze zaciskowym można łączyć przewody o różnym przekroju znamionowym, co ułatwia prowadzenie przewodów o zróżnicowanych średnicach.
• Ocynowane aluminium części przewodzących: materiał zapewnia odporność na korozję oraz dobre przewodnictwo elektryczne, a jednocześnie jest lżejszy od miedzi.
• Docisk śrubami z kluczem sześciokątnym: śruby dociskowe umożliwiają pewny i stabilny docisk przewodów, co minimalizuje ryzyko poluzowania połączenia.
• Kompaktowe wymiary (86×42×49 mm): niewielka obudowa ułatwia montaż w rozdzielnicach i puszkach instalacyjnych, oszczędzając miejsce.

Zgodność z Normami

Złączka spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikat CE. Jej konstrukcja i materiały zapewniają bezpieczne użytkowanie w instalacjach elektrycznych niskiego napięcia.

Zastosowanie

Złączka przelotowa WLZ35/2x95/s znajduje zastosowanie w instalacjach elektrycznych, gdzie wymagane jest niezawodne łączenie przewodów o różnych materiałach i przekrojach. Sprawdza się zarówno w nowych projektach, jak i podczas modernizacji istniejących układów.

• Łączenie przewodów w rozdzielnicach głównych i podrozdzielnicach.
• Połączenia między aluminiowymi przewodami wejściowymi a miedzianymi odbiornikami w budynkach.
• W systemach automatyki i sterowania, gdzie występują mieszane obwody miedziano-aluminiowe.
• W instalacjach tymczasowych i przemysłowych wymagających szybkiej rekonfiguracji połączeń.

Wskazówki Montażowe

Montaż złączki powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodzie. Przewody muszą być odpowiednio odizolowane i wsunięte do otworów zaciskowych. Śruby dociskowe należy dokręcać kluczem sześciokątnym z momentem zgodnym z dokumentacją producenta. Przekrój przewodów musi być dobrany do spodziewanego prądu obciążenia. Po zakończeniu montażu zaleca się sprawdzenie poprawności połączenia oraz wykonanie pomiarów izolacji.

FAQ

• Czy złączkę można stosować do łączenia przewodów miedzianych i aluminiowych? Tak, jest specjalnie zaprojektowana do łączenia obu rodzajów przewodów – zarówno osobno, jak i jednocześnie w jednym biegunie. Pozwala to na bezpośrednie łączenie materiałów bez dodatkowych adapterów.
• Jakiego klucza użyć do dokręcenia śrub? Śruby dociskowe są przystosowane do klucza sześciokątnego (tzw. imbusowego). Zalecamy stosowanie kluczy z izolowanymi rękojeściami dla bezpieczeństwa.
• Jakie są wymiary złączki? Złączka ma wymiary: długość 86 mm, szerokość 42 mm, wysokość 49 mm. Jej kompaktowa budowa ułatwia montaż w standardowych puszkach i rozdzielnicach.
