Złączka przelotowa WLZ35/2x240/s, szara | 48.225 Elektro-Plast Opatówek

Opis i Kluczowe Cechy

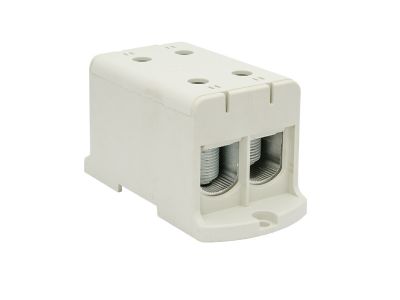

Złączka przelotowa WLZ35/2x240/s (symbol 48.225) to uniwersalny zacisk przeznaczony do łączenia w jednym biegunie przewodów miedzianych i aluminiowych. Dzięki częściom przewodzącym wykonanym z ocynowanego aluminium zapewnia trwałe i bezpieczne połączenia elektryczne w rozdzielnicach.

• Uniwersalność materiałowa: Możliwość łączenia przewodów miedzianych, aluminiowych lub obu jednocześnie – oszczędność miejsca i eliminacja dodatkowych przejściówek.
• Różne przekroje w jednym otworze: Dopuszczalne łączenie przewodów o różnym przekroju znamionowym – elastyczność przy modernizacjach i rozbudowie instalacji.
• Ocynowane aluminium: Części przewodzące odporne na korozję, zapewniające niską rezystancję styku – długotrwała niezawodność połączenia.
• Śruby dociskowe z łbem sześciokątnym: Pewny docisk za pomocą klucza sześciokątnego – powtarzalny montaż z kontrolowanym momentem dokręcania.

Zgodność z Normami

Złączka WLZ35/2x240/s została zaprojektowana zgodnie z obowiązującymi normami europejskimi i posiada certyfikat CE. Produkt przeznaczony do stosowania w instalacjach elektrycznych spełniających wymagania bezpieczeństwa.

Zastosowanie

Uniwersalny zacisk przelotowy znajduje zastosowanie wszędzie tam, gdzie wymagane jest pewne i trwałe łączenie przewodów o różnych materiałach i przekrojach w rozdzielnicach.

• Łączenie przewodów miedzianych i aluminiowych w rozdzielnicach głównych oraz podrozdzielniach.
• Przyłączanie odbiorników wymagających przewodów o dużym przekroju, np. w instalacjach przemysłowych.
• Stosowanie w miejscach, gdzie występuje konieczność łączenia przewodów o różnym przekroju w jednym biegunie.
• Zastosowanie w modernizowanych instalacjach, gdzie dotychczasowe przewody aluminiowe łączy się z nowymi miedzianymi.

Wskazówki Montażowe

Montaż złączki powinien być wykonany przez wykwalifikowanego elektryka z uprawnieniami SEP, po uprzednim odłączeniu napięcia. Przewody należy dokręcić za pomocą klucza sześciokątnego, stosując moment dokręcania zgodny z dokumentacją techniczną producenta. Przekrój przewodów dobrać do obciążenia zgodnie z obowiązującymi normami. Przed montażem sprawdzić stan techniczny zacisku i przewodów.

FAQ

• Czy złączka WLZ35/2x240/s umożliwia łączenie przewodów miedzianych i aluminiowych jednocześnie? Tak, zacisk jest przystosowany do łączenia w jednym biegunie przewodów miedzianych, aluminiowych lub obu tych materiałów jednocześnie.
• Jakiego narzędzia użyć do dokręcenia śrub? Śruby dociskowe mają łby sześciokątne i wymagają użycia klucza sześciokątnego (imbusowego) o odpowiednim rozmiarze.
• Z jakiego materiału wykonane są części przewodzące? Części przewodzące wykonano z jednorodnego ocynowanego aluminium, co zapewnia odporność na korozję i niską rezystancję styku.
