Złączka przelotowa WLZ35/2x150/z, żółto/zielona | 48.217 Elektro-Plast Opatówek

Opis i Kluczowe Cechy

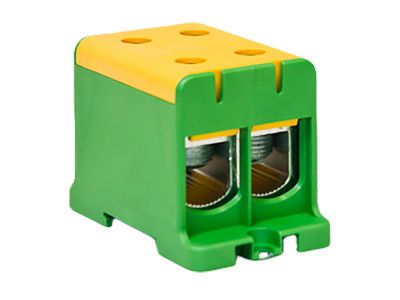

Złączka przelotowa WLZ35/2x150/z w kolorze żółto-zielonym (symbol 48.217) przeznaczona jest do bezpiecznego łączenia przewodów w instalacjach elektrycznych. Wyposażona w dwa tory połączone, wykonana z wysokiej jakości uniepalnionego tworzywa PA6 GF25 oraz wkładów z aluminium cynowanego. Wymiary: długość 95 mm, szerokość 52 mm, wysokość 59 mm. Może być montowana na szynie TH35 lub bezpośrednio do powierzchni płaskich.

• Osłona z uniepalnionego tworzywa PA6 GF25: zwiększa bezpieczeństwo pożarowe instalacji – materiał nie podtrzymuje płomienia.
• Wkłady z aluminium cynowanego: zapewniają odporność na korozję oraz stabilne i trwałe połączenie przewodów.
• Dwa tory połączone: umożliwiają rozgałęzianie lub łączenie dwóch przewodów w jednym punkcie.
• Montaż na szynie TH35 lub bezpośredni: uniwersalność instalacji w rozdzielnicach i puszkach – do montażu bezpośredniego stosuje się wkręty z niskimi łbami (użycie kluczy imbusowych).
• Kolor żółto-zielony: zgodny z międzynarodowym oznaczeniem przewodu ochronnego (PE), ułatwia identyfikację w instalacji.

Zgodność z Normami

Produkt spełnia wymagania odpowiednich norm europejskich oraz posiada certyfikat CE. Zastosowane materiały i konstrukcja zapewniają bezpieczną pracę w standardowych warunkach eksploatacyjnych.

Zastosowanie

Złączka przeznaczona jest do łączenia przewodów w instalacjach elektrycznych, szczególnie w wewnętrznych liniach zasilających (WLZ) oraz w rozdzielnicach. Doskonale sprawdza się jako element zaciskowy dla przewodów ochronnych i roboczych.

• Łączenie przewodów w wewnętrznych liniach zasilających (WLZ).
• Montaż w rozdzielnicach na szynie TH35 jako listwa zaciskowa.
• Stosowanie jako złączka ochronna PE – kolor żółto-zielony ułatwia identyfikację.
• Połączenia w puszkach i obudowach z wykorzystaniem montażu bezpośredniego wkrętami.

Wskazówki Montażowe

Montaż złączki może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia w całym obwodzie. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) lub bezpośrednio do powierzchni płaskiej za pomocą wkrętów z niskimi łbami. Do dokręcania wkładów należy użyć kluczy sześciokątnych (imbusów) z momentem dokręcania zgodnym z dokumentacją producenta. Przekrój przyłączanych przewodów musi być dobrany do prądu obciążenia oraz zgodny z parametrami izolacji.

FAQ

• Z jakiego materiału wykonana jest obudowa? Osłona złączki wykonana jest z uniepalnionego tworzywa PA6 GF25, które nie podtrzymuje płomienia i zwiększa bezpieczeństwo pożarowe.
• Jaki jest sposób montażu? Złączkę można montować na szynie TH35 lub bezpośrednio do powierzchni płaskiej przy użyciu wkrętów z niskimi łbami. Do dokręcania wkładów niezbędny jest klucz imbusowy.
• Do czego służy kolor żółto-zielony? Kolor ż
