Złączka przelotowa WLZ35/2x150/s, szara | 48.216 Elektro-Plast Opatówek

Opis i Kluczowe Cechy

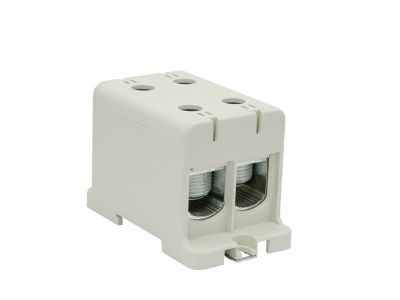

Złączka przelotowa WLZ35/2x150/s (symbol 48.216) w kolorze szarym to element łączeniowy przeznaczony do pracy w instalacjach elektrycznych. Wyposażona w wysokiej jakości osłonę z uniepalnionego tworzywa PA6 GF25 oraz wkłady z aluminium cynowanego, które zapewniają trwałość i odporność na korozję. Długość 95 mm, szerokość 52 mm, wysokość 59 mm. Produkt przygotowany do szybkiego montażu na szynie TH35 lub bezpośrednio do powierzchni płaskich.

• Osłona z PA6 GF25: uniepalnione tworzywo zapewnia bezpieczeństwo pożarowe oraz odporność mechaniczną i termiczną.
• Wkłady z aluminium cynowanego: łączą dobrą przewodność z ochroną przed korozją, co wydłuża żywotność połączenia.
• Montaż na szynie TH35 lub powierzchni płaskiej: uniwersalność instalacji – złączkę można zamontować w rozdzielnicy na szynie DIN lub przykręcić do podłoża za pomocą wkrętów z niskimi łbami.
• Wymiary kompaktowe (95×52×59 mm): oszczędność miejsca w szafie sterowniczej, łatwe prowadzenie przewodów.
• Dostępna w trzech kolorach: szary, niebieski, żółto-zielony – umożliwia oznaczenie przewodów zgodnie z przyjętym systemem kolorystycznym.

Zgodność z Normami

Produkt spełnia wymagania odpowiednich norm europejskich oraz posiada certyfikat CE. Zastosowane tworzywo PA6 GF25 charakteryzuje się właściwościami samogasnącymi, co wspiera bezpieczeństwo instalacji. Mimo że w dostępnych danych nie podano konkretnych numerów norm, złączka jest przeznaczona do stosowania w systemach zgodnych z ogólnymi wymaganiami dla osprzętu elektroinstalacyjnego.

Zastosowanie

Złączka przelotowa WLZ35/2x150/s znajduje zastosowanie w instalacjach niskiego napięcia jako uniwersalny element przyłączeniowy. Sprawdza się zarówno w rozdzielnicach głównych, jak i w torach sterowniczych.

• Łączenie przewodów w rozdzielnicach budynkowych i przemysłowych – do prowadzenia obwodów zasilających i sygnałowych.
• Montaż na szynie TH35 w szafach sterowniczych i rozdzielczych jako zacisk dwutorowy do dwóch przewodów o przekroju do 150 mm² każdy.
• Mocowanie bezpośrednie do płaskich powierzchni (np. ściany, płyty montażowe) przy użyciu wkrętów z niskimi łbami – elastyczność w trudno dostępnych miejscach.
• Punkt przyłączeniowy dla instalatora podczas prac modernizacyjnych lub rozbudowy istniejących obwodów.

Wskazówki Montażowe

Montaż złączki przelotowej WLZ35/2x150/s może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłącz napięcie i upewnij się, że obwód nie jest pod napięciem. Do montażu na szynie TH35 wystarczy zatrzaśnięcie złączki na profilu; w przypadku montażu powierzchniowego użyj wkrętów z niskimi łbami (nie są dołączone). Dokręcanie wkładów aluminiowych wykonuj kluczem imbusowym (sześciokątnym) – moment dokręcania oraz dobór przekroju przewodów muszą być zgodne z dokumentacją producenta. Przed podłączeniem przewodów oczyść powierzchnie styku.

FAQ

• Jaki kształt ma wkład i jakiego narzędzia potrzebuję do dokręcenia przewodów? Wkłady są wyposażone w gniazda sześciokątne – do zaciskania przewodów wymagany jest klucz imbusowy (imbus) o rozmiarze odpowiednim dla danego modelu. Dokładny rozmiar znajdziesz w instrukcji producenta.
• Czy złączkę można zamontować na szynie DIN? Tak, złączka przelotowa WLZ35/2x150/s jest przygotowana do montażu na szynie TH35 (DIN 35 mm). Posiada odpowiednie zatrzaski umożliwiające szybki montaż i demontaż.
• Jakie kolory są dostępne i do czego je wykorzystać? Produkt występuje w kolorach: szary, niebieski oraz żółto-zielony. Kolorystyka umożliwia oznaczenie przewodów np. fazowych (szary), neutralnych (niebieski) i ochronnych (żółto-zielony), zgodnie z przyjętymi standardami w instalacji.
