Złączka przelotowa WLZ35/2x150/n, niebieska | 48.215 Elektro-Plast Opatówek

Opis i Kluczowe Cechy

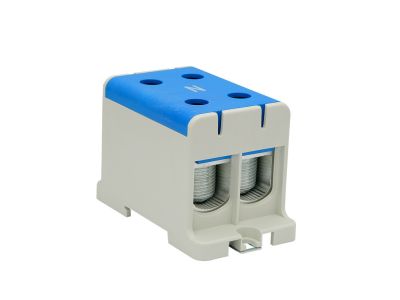

Złączka przelotowa WLZ35/2x150/n w kolorze niebieskim (symbol 48.215) przeznaczona jest do bezpiecznego łączenia przewodów w rozdzielnicach i szafach sterowniczych. Wykonana z wysokiej jakości, uniepalnionego tworzywa PA6 GF25, zapewnia odporność mechaniczną i termiczną. Wkłady z aluminium cynowanego gwarantują trwałe połączenie i odporność na korozję. Złączkę można montować na szynie TH35 lub bezpośrednio do płaskich powierzchni. Wymiary: 95 x 52 x 59 mm.

• Materiał obudowy PA6 GF25: uniepalnione, wzmocnione włóknem szklanym tworzywo – wysoka wytrzymałość i odporność na temperaturę, zwiększa bezpieczeństwo instalacji.
• Wkłady z aluminium cynowanego: doskonałe przewodnictwo i ochrona przed korozją – trwałe, niskorezystancyjne połączenie przez długi czas.
• Montaż na szynie TH35 lub na płaskiej powierzchni: uniwersalność instalacji – złączkę można zamocować w standardowej rozdzielnicy lub bezpośrednio do podłoża za pomocą wkrętów z niskim łbem.
• Budowa dwutorowa/połączona: umożliwia wyprowadzenie dwóch obwodów z jednej złączki – oszczędność miejsca i uproszczenie okablowania.
• Dostępna w trzech kolorach (niebieski, szary, żółto-zielony): łatwe oznaczanie funkcji (np. niebieski – neutralny, żółto-zielony – ochronny) – ułatwia identyfikację wizualną zgodnie z praktyką instalacyjną.

Zgodność z Normami

Złączka przelotowa WLZ35/2x150/n spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikat CE. Zastosowane materiały (PA6 GF25, aluminium cynowane) gwarantują odpowiednią klasę palności i ochronę przed korozją. Produkt przeznaczony do użytku w instalacjach niskiego napięcia zgodnie z przepisami.

Zastosowanie

Złączka przelotowa służy do trwałego i bezpiecznego łączenia przewodów w rozdzielnicach elektrycznych, szafach sterowniczych oraz puszkach przyłączeniowych.

• Łączenie przewodów zasilających w rozdzielnicach głównych i podrozdzielnicach.
• Punkt rozdziału przewodów neutralnych (kolor niebieski) w instalacjach jednofazowych i trójfazowych.
• Stosowanie w szafach sterowniczych i automatyce przemysłowej do łączenia obwodów sterowniczych o dużych przekrojach.
• Montaż w puszkach przyłączeniowych jako element łączeniowy dla przewodów miedzianych i aluminiowych.

Wskazówki Montażowe

Montaż złączki przelotowej powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie. Złączkę montuje się na szynie TH35 (35 mm) lub do płaskiej powierzchni za pomocą wkrętów z niskim łbem. Do dokręcania zacisków używaj kluczy sześciokątnych (imbusów), a moment dokręcania stosuj zgodnie z dokumentacją producenta. Przekrój przewodów dobierz do prądu obciążenia i wymogów instalacji.

FAQ

• Czy złączka jest dostępna w innych kolorach? Tak, oprócz niebieskiej dostępne są wersja szara oraz żółto-zielona – ten sam model, różne kolory izolacji.
• Jaki stopień ochrony ma złączka? Producent nie podaje konkretnego IP. Standardowo złączki przelotowe montowane wewnątrz rozdzielnic osiągają ochronę wynikającą z obudowy (zwykle IP20 lub wyższej w zależności od zestawu). Dla dokładnych danych sprawdź dokumentację techniczną.
• Czy mogę łączyć przewody aluminiowe? Tak, wkłady z aluminium cynowanego są przystosowane zarówno do przewodów miedzianych, jak i aluminiowych. Należy jednak przestrzegać zasad łączenia metali i stosować odpowiednie pasty, jeśli zaleca producent.
