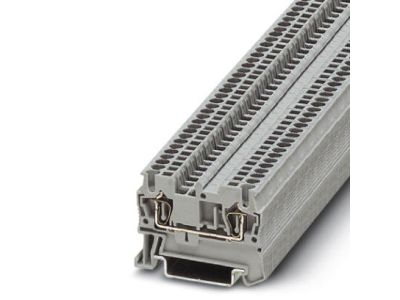

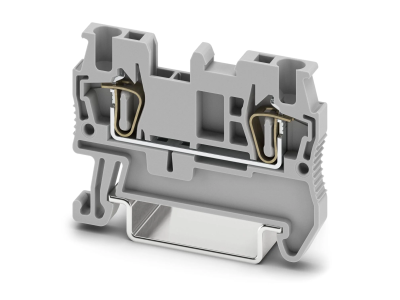

Złączka przelotowa ST 1,5, szara | 3031076 Phoenix Contact

Opis i Kluczowe Cechy

Złączka przelotowa ST 1,5 od renomowanego producenta Phoenix Contact to zaawansowane rozwiązanie w technologii połączeń sprężynowych, zaprojektowane z myślą o maksymalnej niezawodności w szafach sterowniczych. Produkt charakteryzuje się napięciem znamionowym wynoszącym 500 V oraz prądem znamionowym na poziomie 17,5 A, co czyni go idealnym komponentem do systemów automatyki i rozdziału energii. Zastosowanie zacisków sprężynowych (Spring-Cage) gwarantuje stałą siłę docisku, która jest niezależna od operatora, co eliminuje ryzyko poluzowania się przewodu pod wpływem drgań lub zmian temperatury. Kompaktowa szerokość wynosząca zaledwie 4,2 mm pozwala na znaczną oszczędność miejsca na szynie DIN, umożliwiając budowę gęstszych i bardziej efektywnych układów elektrycznych.

• Technologia przyłącza: Zaciski sprężynowe zapewniające szybki montaż bez użycia specjalistycznych narzędzi.
• Przekrój znamionowy: Możliwość podłączenia przewodów o przekroju od 0,08 mm² do 1,5 mm² (AWG 28 - 16).
• Konstrukcja: Wytrzymała obudowa w kolorze szarym, wykonana z wysokiej jakości materiałów izolacyjnych.
• Wydajność: Prąd znamionowy 17,5 A przy zachowaniu pełnego bezpieczeństwa eksploatacji.

Zgodność z Normami

Złączka ST 1,5 została zaprojektowana i przetestowana zgodnie z rygorystycznymi normami przemysłowymi, co zapewnia jej pełną kompatybilność z systemami elektroenergetycznymi na całym świecie. Wykorzystane materiały izolacyjne spełniają wymagania dotyczące odporności termicznej i mechanicznej, a konstrukcja zacisku sprężynowego jest zgodna z wytycznymi dotyczącymi odporności na wibracje i wstrząsy, co jest kluczowe w aplikacjach przemysłowych i transportowych.

Zastosowanie

Produkt znajduje szerokie zastosowanie w profesjonalnych instalacjach elektrycznych, gdzie liczy się niezawodność i szybkość montażu. Jest idealnym wyborem dla:

• Producentów szaf sterowniczych i rozdzielnic niskiego napięcia.
• Systemów automatyki przemysłowej, gdzie występują drgania maszyn.
• Instalacji budynkowych wymagających precyzyjnego i trwałego krosowania sygnałów.
• Przemysłu maszynowego, dzięki szerokiemu zakresowi obsługiwanych przekrojów przewodów (0,08 mm² - 1,5 mm²).

Wskazówki Montażowe

Montaż złączki ST 1,5 jest intuicyjny i przebiega błyskawicznie dzięki uniwersalnej stopce montażowej. Złączka jest przystosowana do osadzenia na standardowych szynach nośnych typu NS 35/7,5 oraz NS 35/15. Aby zapewnić optymalne połączenie, należy odizolować przewód na zalecaną długość, a następnie wprowadzić go do komory zaciskowej przy pomocy standardowego wkrętaka płaskiego, który otwiera sprężynę. Po wyjęciu wkrętaka sprężyna automatycznie dociska przewód do szyny prądowej, tworząc gazoszczelne i odporne na korozję połączenie. Zaleca się stosowanie akcesoriów systemowych Phoenix Contact, takich jak mostki wtykowe i tabliczki opisowe, w celu pełnej organizacji układu.

FAQ

• Czy złączka ST 1,5 wymaga okresowego dokręcania? Nie, dzięki zastosowaniu technologii sprężynowej, połączenie jest bezobsługowe i nie wymaga okresowej kontroli momentu dokręcania, w przeciwieństwie do zacisków śrubowych.
• Jaki jest zakres przekrojów przewodów dla tej złączki? Złączka obsługuje przewody sztywne i giętkie w zakresie od 0,08 mm² do 1,5 mm² (odpowiednik AWG 28 - 16).
• Na jakich szynach można montować ten model? Produkt jest w pełni kompatybilny z szynami DIN typu NS 35/7,5 oraz NS 35/15.
• Jaka jest szerokość pojedynczego modułu? Szerokość złączki wynosi 4,2 mm, co pozwala na optymalizację przestrzeni wewnątrz obudowy.
