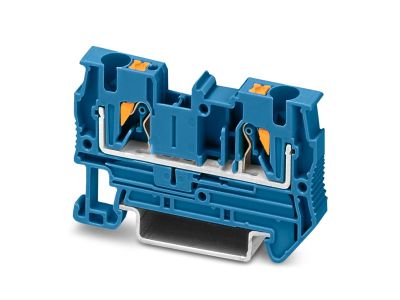

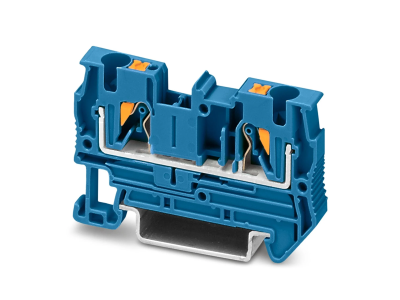

Złączka przelotowa PT 4 BU, niebieska (opak.50szt) | 3211760 Phoenix Contact

Opis i Kluczowe Cechy

Złączka przelotowa PT 4 BU (numer katalogowy 3211760) od renomowanego producenta Phoenix Contact to zaawansowane rozwiązanie w dziedzinie techniki połączeń, zaprojektowane z myślą o maksymalnej wydajności i bezpieczeństwie w szafach sterowniczych. Produkt charakteryzuje się zastosowaniem innowacyjnej technologii zacisków Push-in, która umożliwia bezpośrednie wtykanie przewodów sztywnych oraz przewodów z tulejkami bez użycia narzędzi, co znacząco skraca czas prefabrykacji rozdzielnic. Złączka obsługuje szeroki zakres przekrojów poprzecznych od 0,2 mm² do 6 mm² (AWG 24 - 10), co czyni ją niezwykle uniwersalnym komponentem w instalacjach elektroenergetycznych.

• Wysoka obciążalność: Prąd znamionowy na poziomie 32 A oraz napięcie znamionowe 800 V pozwalają na bezpieczną pracę w wymagających obwodach siłowych i sterowniczych.
• Kompaktowa konstrukcja: Szerokość wynosząca zaledwie 6,2 mm pozwala na optymalne zagospodarowanie przestrzeni na szynie DIN, co jest kluczowe w gęsto upakowanych systemach automatyki.
• Identyfikacja wizualna: Niebieski kolor obudowy jednoznacznie wskazuje na przeznaczenie złączki do przewodów neutralnych (N), co ułatwia konserwację i serwisowanie instalacji.
• Trwałość połączenia: System Push-in gwarantuje stałą siłę docisku, odporną na wstrząsy i wibracje, co eliminuje konieczność okresowego dociągania śrub.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z najwyższymi standardami przemysłowymi. Złączka PT 4 BU spełnia wymagania normy IEC 60947-7-1, co potwierdza jej parametry elektryczne i mechaniczne jako złączki szynowej do miedzianych przewodów okrągłych. Dzięki zastosowaniu materiałów izolacyjnych o wysokiej klasie palności, komponent ten zapewnia bezpieczeństwo pożarowe wewnątrz rozdzielnicy. Konstrukcja zacisku Push-in jest w pełni zgodna z wymogami dotyczącymi odporności na drgania, co jest niezbędne w aplikacjach kolejowych oraz w przemyśle ciężkim.

Zastosowanie

Złączka przelotowa PT 4 BU znajduje szerokie zastosowanie w profesjonalnych instalacjach elektrotechnicznych. Jest idealnym wyborem dla:

• Systemów automatyki przemysłowej: Łączenie sygnałów sterujących i zasilających w szafach sterowniczych PLC.
• Budownictwa komercyjnego: Rozdzielnice główne i piętrowe, gdzie wymagana jest przejrzystość i szybkość montażu.
• Energetyki: Tworzenie niezawodnych punktów rozdziału energii przy zachowaniu wysokich parametrów izolacyjnych.
• Prefabrykacji maszyn: Dzięki odporności na wibracje, złączka doskonale sprawdza się w ruchomych elementach linii produkcyjnych.

Wskazówki Montażowe

Montaż złączki PT 4 BU jest intuicyjny i nie wymaga specjalistycznego oprzyrządowania. Produkt jest przystosowany do zatrzaskiwania na standardowych szynach montażowych typu NS 35/7,5 oraz NS 35/15. Aby zapewnić optymalne połączenie, należy odizolować przewód na zalecaną długość, a następnie wprowadzić go bezpośrednio do otworu zaciskowego. W przypadku przewodów giętkich (linek) bez tulejek, należy otworzyć zacisk za pomocą przycisku zwalniającego (pomarańczowy element). Wysokość złączki wynosząca 35,3 mm zapewnia kompatybilność z większością standardowych koryt grzebieniowych, ułatwiając estetyczne prowadzenie okablowania.

FAQ

• Czy do montażu przewodów sztywnych potrzebuję śrubokręta? Nie, technologia Push-in pozwala na bezpośrednie wciśnięcie drutu lub przewodu z tulejką bez użycia narzędzi.
• Jaki jest maksymalny przekrój przewodu, który mogę podłączyć? Złączka obsługuje przewody o przekroju do 6 mm² w przypadku przewodów sztywnych, co pozwala na przesyłanie prądów do 32 A.
• Czy złączki można mostkować? Tak, system Phoenix Contact CLIPLINE complete umożliwia łatwe mostkowanie złączek PT 4 za pomocą dedykowanych mostków wtykowych, co pozwala na szybki rozdział potencjałów.
• Ile złączek znajduje się w opakowaniu zbiorczym? Produkt dostarczany jest w opakowaniach po 50 sztuk, co jest optymalną ilością dla większych projektów instalacyjnych.
