Złączka przelotowa przewodu ochronnego UT 6-PE, zielono-żółty (opak.50szt) | 3044157 Phoenix Contact

Opis i Kluczowe Cechy

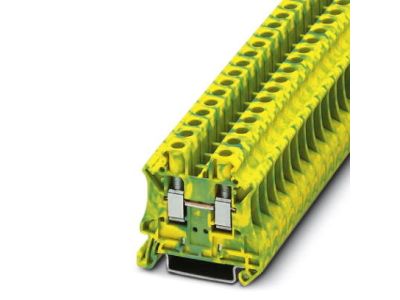

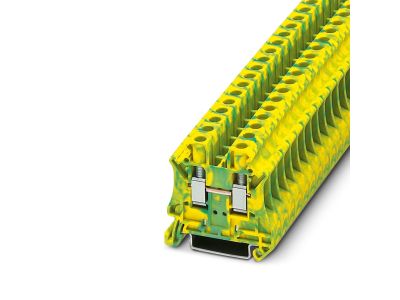

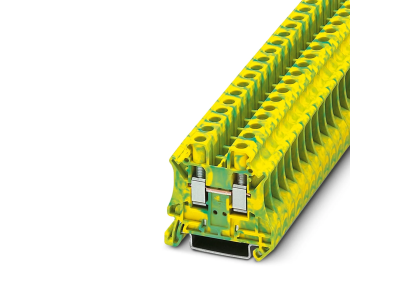

Złączka przelotowa przewodu ochronnego UT 6-PE od renomowanego producenta Phoenix Contact to fundament bezpiecznej instalacji elektrycznej. Produkt charakteryzuje się uniwersalnym przyłączem śrubowym, które gwarantuje wysoką siłę docisku oraz długotrwałą stabilność styku. Dzięki szerokości wynoszącej 8,2 mm, złączka pozwala na optymalne wykorzystanie miejsca w szafie sterowniczej, oferując jednocześnie możliwość podłączenia przewodów o przekroju znamionowym od 0,2 mm² do aż 10 mm² (AWG 24 - 8). Wyrazista, zielono-żółta kolorystyka obudowy jednoznacznie identyfikuje funkcję ochronną elementu, co jest kluczowe dla przejrzystości i bezpieczeństwa prac serwisowych.

• Wysoka obciążalność: Możliwość przyłączenia przewodów sztywnych i giętkich o przekroju do 10 mm² pozwala na obsługę znacznych prądów zwarciowych.
• Niezawodność połączenia: System śrubowy zapobiega poluzowaniu się przewodów pod wpływem drgań.
• Kompaktowa konstrukcja: Wysokość 46,9 mm oraz szerokość 8,2 mm ułatwiają projektowanie gęsto upakowanych listew zaciskowych.
• Uniwersalność: Dwa punkty zaciskowe umożliwiają sprawne prowadzenie potencjału ochronnego w obrębie rozdzielnicy.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami przemysłowymi, co potwierdza jego przydatność w najbardziej wymagających aplikacjach. Złączka UT 6-PE spełnia wymagania dotyczące niskonapięciowych aparatów rozdzielczych i sterowniczych w zakresie funkcji przewodu ochronnego (PE). Zastosowane materiały izolacyjne charakteryzują się wysoką odpornością termiczną i mechaniczną, co przekłada się na bezpieczeństwo przeciwpożarowe i trwałość instalacji w długim okresie eksploatacji.

Zastosowanie

Złączka UT 6-PE znajduje szerokie zastosowanie w sektorze przemysłowym oraz budownictwie komercyjnym. Jest idealnym rozwiązaniem dla:

• Budowy szaf sterowniczych: Jako główny punkt uziemiający dla podzespołów automatyki.
• Rozdzielnic niskiego napięcia: Do bezpiecznego odprowadzania prądów upływu i ochrony przed porażeniem.
• Inżynierii procesowej: Gdzie wymagana jest wysoka odporność na trudne warunki pracy i pewność połączeń elektrycznych.
• Instalacji fotowoltaicznych: W systemach wymagających solidnego uziemienia konstrukcji i urządzeń.

Wskazówki Montażowe

Montaż złączki UT 6-PE jest intuicyjny i szybki, co znacząco skraca czas prefabrykacji rozdzielnic. Produkt jest przystosowany do montażu zatrzaskowego na standardowych szynach nośnych typu NS 35/7,5 oraz NS 35/15. Podczas instalacji należy zwrócić uwagę na odpowiednie odizolowanie przewodu oraz zastosowanie zalecanego momentu dokręcania śruby, co zapewni optymalny styk elektryczny bez ryzyka uszkodzenia żyły. Dzięki metalowej stopce, złączka automatycznie nawiązuje kontakt elektryczny z szyną DIN, pełniącą rolę szyny zbiorczej PE.

FAQ

• Jaki jest maksymalny przekrój przewodu, który można podłączyć do złączki? Złączka obsługuje przewody o przekroju do 10 mm² w przypadku drutu oraz linki.
• Czy złączka wymaga specjalnych narzędzi do montażu? Do wykonania połączenia wystarczy standardowy wkrętak płaski, co jest typowe dla systemu przyłączy śrubowych Phoenix Contact.
• Czy produkt jest sprzedawany pojedynczo? Prezentowana oferta dotyczy opakowania zbiorczego zawierającego 50 sztuk złączek, co jest optymalnym rozwiązaniem przy większych projektach instalacyjnych.
• Na jakich szynach można montować ten model? Złączka jest kompatybilna z szynami profilowymi NS 35/7,5 oraz NS 35/15.
