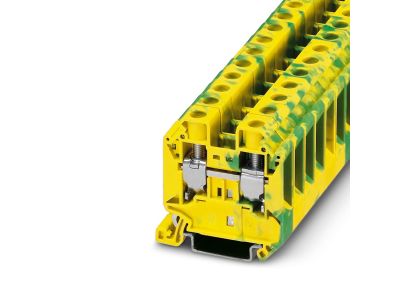

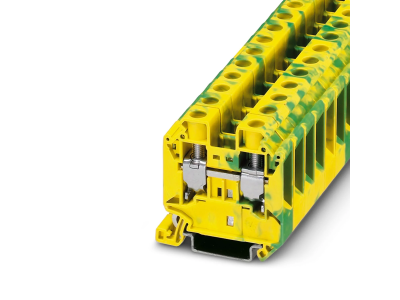

Złączka przelotowa przewodu ochronnego UT 16-PE, zielono-żółty (opak.50szt) | 3044212 Phoenix Contact

Opis i Kluczowe Cechy

Złączka przelotowa przewodu ochronnego UT 16-PE od renomowanego producenta Phoenix Contact to profesjonalne rozwiązanie przeznaczone do zapewnienia najwyższego poziomu bezpieczeństwa w szafach sterowniczych i rozdzielnicach elektrycznych. Produkt charakteryzuje się charakterystyczną, zielono-żółtą obudową, która jednoznacznie identyfikuje funkcję ochronną (PE) w instalacji. Wykorzystanie sprawdzonej technologii złączek śrubowych gwarantuje trwałe i odporne na wstrząsy połączenie elektryczne, co jest kluczowe w wymagających środowiskach przemysłowych.

• Szeroki zakres przekrojów: Możliwość przyłączenia przewodów o przekroju znamionowym od 1,5 mm² do aż 25 mm² (AWG 16 - 4) pozwala na elastyczne projektowanie instalacji o dużym obciążeniu prądowym.
• Solidna konstrukcja: Szerokość wynosząca 12,2 mm oraz wysokość 54,4 mm zapewniają optymalne wykorzystanie miejsca na szynie montażowej przy zachowaniu wysokiej wytrzymałości mechanicznej.
• System przyłączeniowy: Dwa punkty zaciskowe oparte na śrubach z gwintem M5 zapewniają wysoki moment dokręcania, co przekłada się na minimalną rezystancję przejścia.
• Uniwersalność montażu: Złączka została zaprojektowana do szybkiego zatrzaskiwania na standardowych szynach DIN typu NS 35/7,5 oraz NS 35/15.

Zgodność z Normami

Produkt spełnia rygorystyczne wymagania stawiane komponentom elektro-technicznym w sektorze przemysłowym. Konstrukcja złączki UT 16-PE jest zgodna z międzynarodowymi standardami dotyczącymi systemów uziemiających, co potwierdza jej niezawodność w systemach ochrony przeciwporażeniowej. Wykorzystane materiały izolacyjne wykazują wysoką odporność na starzenie oraz prądy pełzne, co jest zgodne z normami bezpieczeństwa pożarowego w instalacjach niskiego napięcia.

Zastosowanie

Złączka UT 16-PE znajduje szerokie zastosowanie wszędzie tam, gdzie wymagane jest skuteczne odprowadzenie prądów zwarciowych do potencjału ziemi. Jest idealnym wyborem dla:

• Zaawansowanych systemów automatyki przemysłowej i budowy maszyn.
• Rozdzielnic głównych i obiektowych w budownictwie komercyjnym.
• Instalacji energetycznych wymagających pewnego połączenia wyrównawczego dla przewodów o dużych przekrojach.
• Szaf sterowniczych pracujących w warunkach wibracji, dzięki stabilnemu zaciskowi śrubowemu.

Wskazówki Montażowe

Dla zapewnienia optymalnych parametrów pracy, montaż złączki powinien odbywać się zgodnie z poniższymi wytycznymi:

• Przygotowanie przewodu: Należy zdjąć izolację z przewodu na odpowiedniej długości, dbając o to, aby wszystkie druty linki trafiły do komory zaciskowej.
• Moment dokręcania: Zaleca się stosowanie kluczy dynamometrycznych, aby uzyskać optymalny docisk śruby, co zapobiega luzowaniu się połączenia pod wpływem zmian temperatury.
• Montaż na szynie: Złączkę należy pewnie zatrzasnąć na szynie NS 35. Dzięki metalowej stopce, złączka automatycznie nawiązuje kontakt elektryczny z szyną montażową, pełniącą rolę szyny zbiorczej PE.
• Organizacja: Ze względu na szerokość 12,2 mm, należy uwzględnić odpowiedni zapas miejsca w projekcie rozmieszczenia aparatury.

FAQ

1. Czy złączka UT 16-PE wymaga stosowania tulejek zaciskowych?
Choć zacisk śrubowy Phoenix Contact pozwala na montaż przewodów typu drut i linka bez tulejek, w profesjonalnych aplikacjach przemysłowych zaleca się stosowanie tulejek rurkowych dla zapewnienia długotrwałej stabilności połączenia wielodrutowego.

2. Jaka jest główna korzyść z używania serii UT?
Seria UT charakteryzuje się dużą przestrzenią przyłączeniową, co umożliwia podłączenie przewodów z tulejkami o przekroju znamionowym bez utraty komfortu montażu.

3. Czy złączka posiada kontakt z szyną DIN?
Tak, złączki typu PE od Phoenix Contact posiadają metalową stopkę, która po zatrzaśnięciu na szynie stalowej lub miedzianej tworzy z nią bezpośrednie połączenie elektryczne.
