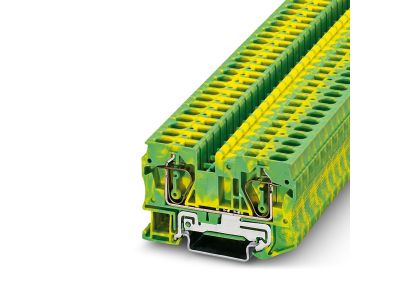

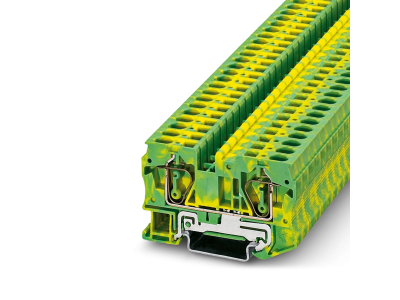

Złączka przelotowa na przewód ochronny ST 6-PE, zielono-żółty | 3031500 Phoenix Contact

Opis i Kluczowe Cechy

Złączka przelotowa na przewód ochronny ST 6-PE od renomowanego producenta Phoenix Contact to zaawansowane rozwiązanie dedykowane do profesjonalnych systemów rozdziału energii i automatyki przemysłowej. Produkt charakteryzuje się zastosowaniem technologii zacisków sprężynowych, która gwarantuje stałą siłę docisku niezależnie od wibracji czy zmian temperatury otoczenia. Przekrój znamionowy obsługiwany przez to urządzenie mieści się w szerokim zakresie od 0,2 mm² do 10 mm² (AWG 24 - 8), co pozwala na elastyczne dopasowanie do różnych typów okablowania w szafach sterowniczych. Szerokość obudowy wynosząca 8,2 mm umożliwia optymalne wykorzystanie miejsca na szynie montażowej, a charakterystyczna zielono-żółta kolorystyka jednoznacznie identyfikuje funkcję ochronną (PE) komponentu.

• Technologia sprężynowa: Eliminuje konieczność okresowego dokręcania śrub, co znacząco redukuje koszty serwisowe.
• Wysoka odporność: Konstrukcja przystosowana do pracy w trudnych warunkach przemysłowych.
• Dwa punkty przyłączeniowe: Umożliwiają sprawne prowadzenie i rozdzielanie potencjału ochronnego.
• Kompaktowe wymiary: Szerokość 8,2 mm pozwala na gęstą zabudowę aparatury.

Zgodność z Normami

Złączka ST 6-PE została zaprojektowana i wykonana zgodnie z rygorystycznymi normami bezpieczeństwa obowiązującymi w branży elektro-technicznej. Spełnia wymagania dotyczące niskonapięciowych aparatów rozdzielczych i sterowniczych w zakresie zacisków ochronnych. Dzięki zastosowaniu wysokiej jakości materiałów izolacyjnych, produkt zapewnia długotrwałą stabilność parametrów elektrycznych oraz mechaniczną wytrzymałość na przebicia. Jest w pełni kompatybilna z systemami szynowymi NS 35/7,5 oraz NS 35/15, co potwierdza jej uniwersalność w standardach europejskich.

Zastosowanie

Produkt znajduje szerokie zastosowanie w budowie rozdzielnic elektrycznych, systemach sterowania maszyn oraz w instalacjach budynkowych. Jest niezastąpiony wszędzie tam, gdzie wymagane jest pewne i bezpieczne uziemienie instalacji. Dzięki obsłudze przewodów o przekroju do 10 mm², złączka ST 6-PE idealnie nadaje się do zabezpieczania obwodów o większym obciążeniu prądowym, zapewniając niską rezystancję przejścia do szyny nośnej, która pełni rolę szyny zbiorczej PE.

Wskazówki Montażowe

Montaż złączki ST 6-PE jest intuicyjny i szybki dzięki systemowi zatrzaskowemu na standardową szynę DIN (NS 35). Aby zapewnić optymalne parametry połączenia, należy przestrzegać następujących kroków:

• Przygotowanie przewodu: Należy odizolować końcówkę przewodu na długość zalecaną przez producenta (zazwyczaj ok. 12 mm).
• Wprowadzenie przewodu: Przy użyciu standardowego wkrętaka płaskiego należy otworzyć sprężynę, wprowadzić przewód i zwolnić blokadę.
• Montaż na szynie: Złączkę należy zatrzasnąć na szynie NS 35/7,5 lub NS 35/15. Metalowa stopka automatycznie nawiązuje kontakt elektryczny z szyną nośną.
• Weryfikacja: Po montażu warto sprawdzić poprawność osadzenia przewodu poprzez lekkie pociągnięcie.

FAQ

Czy złączka ST 6-PE wymaga stosowania tulejek zaciskowych?
Technologia sprężynowa Phoenix Contact pozwala na montaż zarówno przewodów sztywnych (drut), jak i giętkich (linka) bez konieczności stosowania tulejek, choć ich użycie jest dopuszczalne i nie wpływa negatywnie na jakość styku.

Jaki jest zakres przekrojów dla tej złączki?
Złączka obsługuje przewody o przekroju od 0,2 mm² do 10 mm², co odpowiada amerykańskiemu standardowi AWG 24 - 8.

Czy złączka automatycznie łączy się z szyną DIN?
Tak, model ST 6-PE posiada metalową stopkę montażową, która po zatrzaśnięciu na szynie stalowej lub miedzianej tworzy połączenie elektryczne, realizując funkcję uziemienia.
