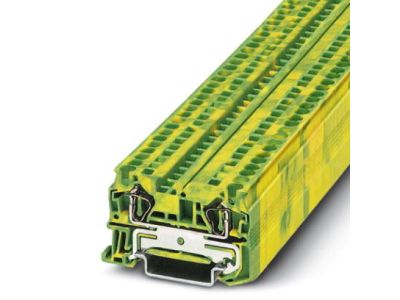

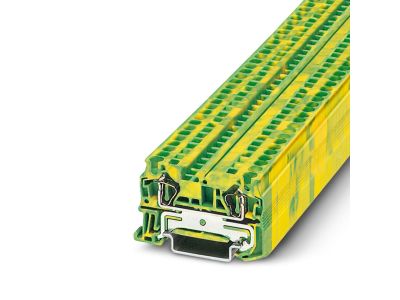

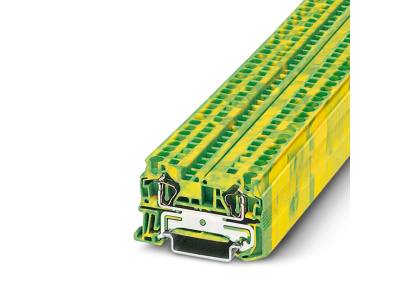

Złączka przelotowa na przewód ochronny ST 4-PE, zielono-żółty | 3031380 Phoenix Contact

Opis i Kluczowe Cechy

Złączka przelotowa na przewód ochronny ST 4-PE od renomowanego producenta Phoenix Contact to profesjonalne rozwiązanie przeznaczone do bezpiecznego odprowadzania prądów zwarciowych do szyny nośnej. Wykorzystuje ona zaawansowaną technologię zacisków sprężynowych, która gwarantuje stałą siłę docisku niezależnie od wibracji czy zmian temperatury otoczenia. Przekrój znamionowy obsługiwany przez to urządzenie mieści się w szerokim zakresie od 0,08 mm² do 6 mm² (AWG 28 - 10), co pozwala na elastyczne dopasowanie do różnych typów przewodów sztywnych i giętkich. Szerokość obudowy wynosząca zaledwie 6,2 mm umożliwia znaczną oszczędność miejsca w szafie sterowniczej, zachowując przy tym pełną funkcjonalność i przejrzystość instalacji. Charakterystyczna zielono-żółta kolorystyka obudowy jednoznacznie identyfikuje złączkę jako element systemu uziemiającego, co ułatwia prace serwisowe i montażowe.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami przemysłowymi, co zapewnia jego niezawodność w wymagających środowiskach pracy. Złączka ST 4-PE spełnia wymagania dotyczące bezpieczeństwa elektrycznego w zakresie połączeń ochronnych. Dzięki zastosowaniu wysokiej jakości materiałów izolacyjnych oraz metalowych elementów przewodzących odpornych na korozję, komponent ten gwarantuje niską rezystancję przejścia, co jest kluczowe dla skuteczności ochrony przeciwporażeniowej. Konstrukcja zacisku sprężynowego eliminuje konieczność okresowego dokręcania śrub, co jest zgodne z nowoczesnymi standardami bezobsługowej eksploatacji rozdzielnic.

Zastosowanie

Złączka ST 4-PE znajduje szerokie zastosowanie w nowoczesnej automatyce przemysłowej, budowie maszyn oraz w rozdzielnicach niskiego napięcia. Jest idealnym wyborem wszędzie tam, gdzie wymagane jest pewne i szybkie połączenie przewodu ochronnego PE z szyną montażową, która pełni rolę szyny zbiorczej uziemiającej. Dzięki odporności na wstrząsy i wibracje, produkt ten jest powszechnie stosowany w sektorze transportowym, energetyce oraz w instalacjach procesowych. Możliwość montażu na standardowych szynach DIN (NS 35/7,5 oraz NS 35/15) sprawia, że jest to element uniwersalny, kompatybilny z większością systemów obudów dostępnych na rynku.

Wskazówki Montażowe

• Montaż odbywa się poprzez zatrzaśnięcie złączki na szynie nośnej NS 35/7,5 lub NS 35/15, co automatycznie ustanawia kontakt elektryczny z szyną.
• Przewody należy przygotować poprzez odizolowanie końcówki na odpowiednią długość; w przypadku zacisków sprężynowych stosowanie tulejek rurkowych jest opcjonalne, ale zalecane dla zachowania najwyższego standardu estetyki i trwałości.
• Wprowadzenie przewodu odbywa się poprzez otwarcie sprężyny za pomocą standardowego wkrętaka płaskiego, co pozwala na szybką i beznarzędziową (po zwolnieniu sprężyny) instalację.
• Należy upewnić się, że szyna montażowa jest prawidłowo uziemiona, aby złączka mogła skutecznie pełnić swoją funkcję ochronną.

FAQ

• Czy złączka ST 4-PE wymaga stosowania narzędzi do montażu przewodu? Tak, do otwarcia zacisku sprężynowego wymagany jest wkrętak, jednak samo trzymanie przewodu odbywa się automatycznie dzięki sile sprężyny.
• Jaki jest maksymalny przekrój przewodu, który można podłączyć? Złączka obsługuje przewody o przekroju do 6 mm² w przypadku przewodów sztywnych oraz do 4 mm² dla przewodów giętkich z tulejką.
• Czy złączka automatycznie łączy się z szyną DIN? Tak, konstrukcja stopy montażowej zapewnia bezpośredni kontakt elektryczny z metalową szyną nośną NS 35.
