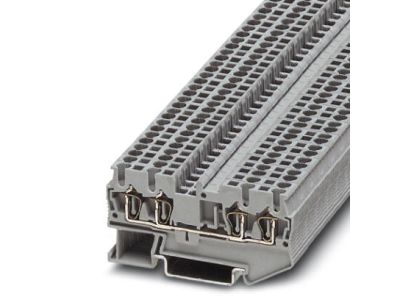

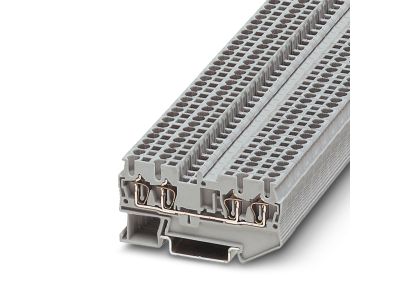

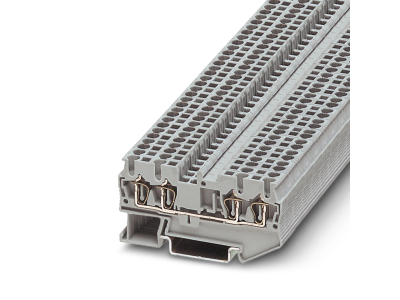

Złączka przelotowa 4-przewodowa ST 2,5-QUATTRO szara | 3031306 Phoenix Contact

Opis i Kluczowe Cechy

Złączka przelotowa ST 2,5-QUATTRO o numerze katalogowym 3031306 to zaawansowane rozwiązanie od renomowanego producenta Phoenix Contact, zaprojektowane z myślą o maksymalnej efektywności w rozdzielnicach elektrycznych. Urządzenie charakteryzuje się napięciem znamionowym wynoszącym aż 800 V, co pozwala na bezpieczną pracę w wymagających instalacjach przemysłowych. Prąd znamionowy na poziomie 24 A zapewnia stabilność przesyłu energii przy zachowaniu kompaktowej szerokości obudowy wynoszącej zaledwie 5,2 mm.

• Technologia zacisków sprężynowych: Zastosowanie przyłącza typu sprężynowego eliminuje konieczność okresowego dokręcania śrub, co znacząco redukuje koszty serwisowe i zwiększa odporność na wstrząsy oraz wibracje.
• Konstrukcja 4-przewodowa: Możliwość podłączenia czterech przewodów do jednego potencjału pozwala na tworzenie rozbudowanych mostków i rozgałęzień bez konieczności stosowania dodatkowych akcesoriów, co oszczędza miejsce na szynie DIN.
• Szeroki zakres przekrojów: Złączka obsługuje przewody o przekroju od 0,08 mm² do 4 mm² (AWG 28 - 12), co czyni ją niezwykle uniwersalnym elementem w szafach sterowniczych.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z najwyższymi standardami branżowymi. Spełnia rygorystyczne wymagania dotyczące bezpieczeństwa elektrycznego i mechanicznego, co potwierdza jego przydatność do pracy w ciągłym obciążeniu. Wykorzystane materiały izolacyjne charakteryzują się wysoką klasą palności, co jest kluczowe dla ochrony przeciwpożarowej w obiektach przemysłowych i użyteczności publicznej.

Zastosowanie

Złączka ST 2,5-QUATTRO znajduje szerokie zastosowanie w nowoczesnej automatyce budynkowej oraz przemysłowej. Jest idealnym wyborem do budowy systemów sterowania, gdzie wymagane jest gęste upakowanie sygnałów na ograniczonej przestrzeni. Dzięki czterem punktom zaciskowym, inżynierowie mogą łatwo realizować rozdział potencjałów w obwodach sterowniczych, systemach alarmowych oraz w szafach zasilających niskiego napięcia.

Wskazówki Montażowe

Montaż złączki odbywa się w sposób intuicyjny na standardowych szynach montażowych typu NS 35/7,5 oraz NS 35/15. Aby zapewnić optymalne parametry pracy, należy przestrzegać następujących zaleceń:

• Przewody powinny być odizolowane na odpowiednią długość wskazaną przez producenta, aby zapewnić pełny styk w komorze sprężynowej.
• W przypadku stosowania linek, zaleca się użycie tulejek zaciskowych, choć technologia sprężynowa Phoenix Contact pozwala również na bezpośredni montaż przewodów typu drut i linka.
• Zaleca się stosowanie dedykowanych ścianek bocznych na końcach rzędu złączek w celu zachowania odpowiedniego stopnia ochrony i izolacji.

FAQ

• Czy złączka wymaga specjalistycznych narzędzi do montażu przewodów? Do obsługi zacisku sprężynowego wystarczy standardowy wkrętak płaski, który służy do otwarcia sprężyny podczas wprowadzania przewodu.
• Jaka jest główna zaleta wersji QUATTRO nad standardową złączką dwuprzewodową? Wersja QUATTRO posiada cztery niezależne punkty przyłączeniowe połączone wewnętrznie, co pozwala na łatwe rozdzielanie sygnałów bez stosowania zewnętrznych mostków grzebieniowych.
• Czy produkt jest odporny na drgania? Tak, technologia zacisku sprężynowego jest z natury odporna na poluzowanie pod wpływem wibracji, co czyni ją idealną do zastosowań w maszynach i transporcie.
