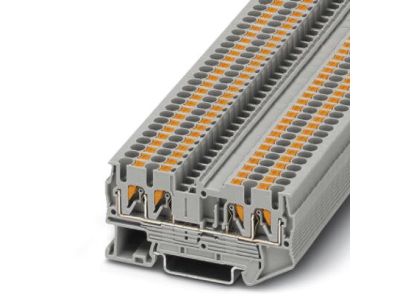

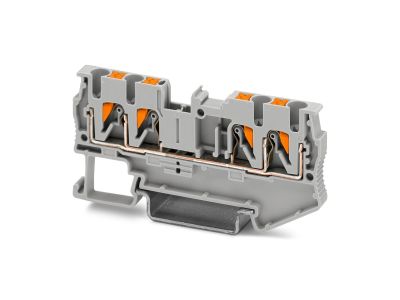

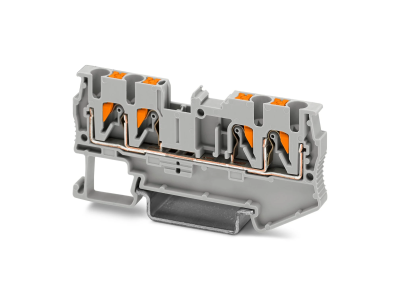

Złączka przelotowa 4-przewodowa PT 2,5-QUATTRO, szara | 3209578 Phoenix Contact

Opis i Kluczowe Cechy

Złączka przelotowa PT 2,5-QUATTRO od renomowanego producenta Phoenix Contact to zaawansowane rozwiązanie w technologii połączeń szynowych, zaprojektowane z myślą o maksymalnej wydajności i oszczędności miejsca w szafach sterowniczych. Wykorzystanie innowacyjnego systemu zacisków typu Push-in pozwala na beznarzędziowe podłączanie przewodów sztywnych oraz elastycznych z tulejkami, co znacząco skraca czas prefabrykacji rozdzielnic. Urządzenie charakteryzuje się napięciem znamionowym na poziomie 800 V oraz prądem znamionowym wynoszącym 24 A, co gwarantuje bezpieczną pracę w wymagających instalacjach przemysłowych.

• Cztery punkty przyłączeniowe: Konstrukcja typu QUATTRO umożliwia rozdzielenie potencjału na cztery przewody w obrębie jednego modułu, co eliminuje konieczność stosowania dodatkowych mostków zewnętrznych.
• Szeroki zakres przekrojów: Możliwość podłączenia przewodów o przekroju od 0,14 mm² do 4 mm² (AWG 26 - 12) zapewnia uniwersalność w doborze okablowania.
• Kompaktowa obudowa: Szerokość wynosząca zaledwie 5,2 mm pozwala na optymalne zagospodarowanie szyny DIN, co jest kluczowe w gęsto upakowanych systemach automatyki.
• Trwałość i bezpieczeństwo: Obudowa w kolorze szarym wykonana z wysokiej jakości materiałów izolacyjnych zapewnia stabilność mechaniczną i elektryczną.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami branżowymi, co potwierdza jego niezawodność w aplikacjach profesjonalnych. Złączka spełnia wymagania dotyczące wytrzymałości dielektrycznej oraz odporności na wibracje, co jest niezbędne w środowiskach przemysłowych. Dzięki zgodności z systemem CLIPLINE complete, złączka PT 2,5-QUATTRO może być swobodnie łączona z akcesoriami takimi jak mostki przeskoczne, tabliczki opisowe czy wtyki pomiarowe, co ułatwia standaryzację komponentów w projekcie.

Zastosowanie

Złączka PT 2,5-QUATTRO znajduje szerokie zastosowanie w nowoczesnych systemach sterowania i rozdziału energii. Jest idealnym wyborem dla:

• Prefabrykacji szaf sterowniczych: Gdzie kluczowa jest szybkość montażu i przejrzystość okablowania.
• Systemów automatyki przemysłowej: Do łączenia czujników i elementów wykonawczych wymagających wspólnego potencjału.
• Inżynierii procesowej: W miejscach narażonych na drgania, gdzie zacisk sprężynowy Push-in gwarantuje stałą siłę docisku, niewymagającą okresowego dokręcania.
• Instalacji budynkowych: W rozdzielnicach głównych i piętrowych do efektywnego zarządzania obwodami.

Wskazówki Montażowe

Montaż złączki odbywa się na standardowej szynie montażowej typu NS 35/7,5 lub NS 35/15, co zapewnia pełną kompatybilność z większością obudów dostępnych na rynku. Aby uzyskać optymalne połączenie, należy odizolować przewód na zalecaną długość, a następnie wprowadzić go bezpośrednio do otworu zaciskowego. W przypadku przewodów giętkich bez tulejek, zacisk można otworzyć za pomocą standardowego wkrętaka poprzez naciśnięcie kolorowego przycisku zwalniającego. Zaleca się stosowanie oryginalnych akcesoriów Phoenix Contact, takich jak pokrywy boczne D-ST 2,5-QUATTRO, aby zapewnić odpowiedni stopień ochrony i izolacji na końcach listwy zaciskowej.

FAQ

• Czy złączka wymaga okresowego dokręcania śrub? Nie, technologia Push-in opiera się na zacisku sprężynowym, który zapewnia stały docisk przewodu niezależnie od upływu czasu i występowania drgań.
• Jakie przewody można podłączać bezpośrednio? Przewody sztywne (drut) oraz przewody elastyczne z zaciśniętymi tulejkami można montować beznarzędziowo poprzez proste wsunięcie do zacisku.
• Czy można mostkować złączki PT 2,5-QUATTRO z innymi modelami? Tak, w ramach systemu CLIPLINE complete złączki te posiadają podwójny kanał do mostkowania, co pozwala na łatwe łączenie potencjałów z innymi złączkami serii PT, ST czy UT o tej samej podziałce.
