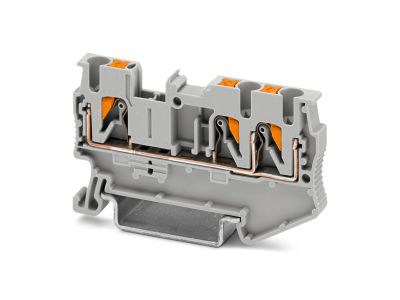

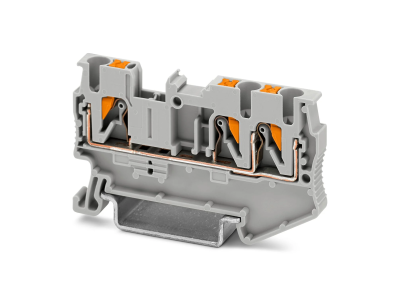

Złączka przelotowa 3-przewodowa PT 2,5-TWIN, szara (opak.50szt) | 3209549 Phoenix Contact

Opis i Kluczowe Cechy

Złączka przelotowa PT 2,5-TWIN o numerze katalogowym 3209549 to zaawansowane rozwiązanie od renomowanego producenta Phoenix Contact, zaprojektowane z myślą o maksymalnej efektywności w prefabrykacji szaf sterowniczych. Wykorzystuje ona innowacyjną technologię przyłączeniową Push-in, która umożliwia bezpośrednie wtykanie przewodów sztywnych oraz giętkich z tulejkami bez użycia jakichkolwiek narzędzi, co znacząco skraca czas montażu. Przekrój znamionowy wynoszący 2,5 mm² pozwala na stabilne przesyłanie energii, przy czym złączka obsługuje szeroki zakres przewodów od 0,14 mm² do 4 mm² (AWG 26 - 12). Dzięki kompaktowej szerokości wynoszącej zaledwie 5,2 mm, produkt pozwala na optymalne zagospodarowanie przestrzeni na szynie DIN.

• Wysokie parametry elektryczne: Napięcie znamionowe na poziomie 800 V oraz prąd znamionowy 24 A gwarantują niezawodność w wymagających aplikacjach przemysłowych.
• Konstrukcja 3-przewodowa: Wyposażenie złączki w 3 przyłącza umożliwia wygodne rozdzielanie potencjałów bez konieczności stosowania dodatkowych mostków.
• Trwałość i estetyka: Obudowa w kolorze szarym wykonana z wysokiej jakości materiałów izolacyjnych zapewnia długowieczność i profesjonalny wygląd instalacji.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami przemysłowymi, co potwierdza jego gotowość do pracy w sektorze energetycznym i automatyki. Wysokie napięcie znamionowe izolacji wynoszące 800 V świadczy o doskonałych właściwościach dielektrycznych, co jest kluczowe dla bezpieczeństwa obsługi oraz ochrony przed przebiciami w trudnych warunkach eksploatacyjnych.

Zastosowanie

Złączka PT 2,5-TWIN znajduje szerokie zastosowanie w nowoczesnych systemach sterowania i rozdziału energii. Jest idealnym wyborem do:

• Rozdzielnic niskiego napięcia, gdzie kluczowa jest gęstość upakowania komponentów.
• Systemów automatyki budynkowej i przemysłowej do łączenia czujników i elementów wykonawczych.
• Instalacji wymagających częstych modyfikacji, dzięki łatwości wypinania przewodów za pomocą przycisku zwalniającego.
• Aplikacji narażonych na drgania, gdzie zacisk sprężynowy Push-in oferuje wyższą niezawodność niż tradycyjne zaciski śrubowe.

Wskazówki Montażowe

Montaż złączki jest intuicyjny i przebiega błyskawicznie. Produkt jest przystosowany do montażu na standardowych szynach nośnych typu NS 35/7,5 oraz NS 35/15. Aby uzyskać najlepsze parametry połączenia, zaleca się:

• Wprowadzanie przewodów sztywnych bezpośrednio do otworu zaciskowego.
• W przypadku przewodów giętkich bez tulejek, należy zwolnić sprężynę za pomocą standardowego śrubokręta poprzez naciśnięcie kolorowego przycisku.
• Zachowanie odpowiedniej długości odizolowania przewodu zgodnie z dokumentacją techniczną producenta.
• Zastosowanie dedykowanych ścianek bocznych i uchwytów końcowych dla zapewnienia stabilności całego bloku złączek na szynie.

FAQ

• Czy złączka wymaga specjalistycznych narzędzi do montażu przewodów? Nie, technologia Push-in pozwala na montaż przewodów sztywnych i z tulejkami bez użycia narzędzi. Do demontażu lub montażu linek wystarczy zwykły śrubokręt.
• Jaki jest maksymalny przekrój przewodu, który można podłączyć? Złączka obsługuje przewody o przekroju do 4 mm² w przypadku przewodów sztywnych.
• Czy złączkę można montować na różnych typach szyn DIN? Tak, konstrukcja stopy montażowej jest kompatybilna z szynami NS 35/7,5 oraz NS 35/15.
• Ile przewodów można podłączyć do jednej złączki? Model PT 2,5-TWIN posiada 3 punkty przyłączeniowe, co pozwala na połączenie trzech przewodów w jednym potencjale.
