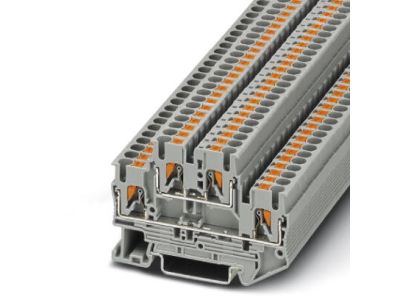

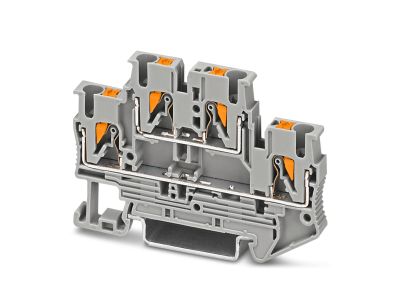

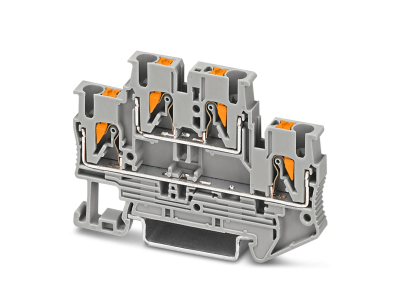

Złączka przelotowa 2-poziomowa z zaciskami sprężynowymi Push-In PTTB 2,5, szara | 3210567 Phoenix Contact

Opis i Kluczowe Cechy

Złączka przelotowa 2-poziomowa PTTB 2,5 od renomowanego producenta Phoenix Contact to zaawansowane rozwiązanie w dziedzinie techniki połączeń, zaprojektowane z myślą o maksymalnej oszczędności miejsca w szafach sterowniczych. Dzięki dwupoziomowej konstrukcji, użytkownik zyskuje możliwość podłączenia większej liczby przewodów na tej samej szerokości montażowej, która wynosi zaledwie 5,2 mm. Kluczowym atutem urządzenia jest innowacyjna technologia przyłącza Push-in, która umożliwia bezpośrednie wtykanie przewodów sztywnych oraz przewodów z tulejkami bez konieczności użycia jakichkolwiek narzędzi, co skraca czas instalacji nawet o 50%.

• Przekrój znamionowy: Szeroki zakres obsługiwanych przekrojów od 0,14 mm² do 4 mm² (AWG 26 - 12) pozwala na wszechstronne zastosowanie w różnych obwodach prądowych.
• Kompaktowa budowa: Szerokość 5,2 mm optymalizuje wykorzystanie przestrzeni na szynie DIN.
• Kolorystyka: Standardowy szary kolor obudowy ułatwia identyfikację w typowych systemach rozdzielczych.
• Trwałość: Wykonanie z wysokiej jakości materiałów izolacyjnych zapewnia długowieczność i odporność na starzenie.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co gwarantuje bezpieczeństwo eksploatacji w wymagających środowiskach przemysłowych. Złączka spełnia wymagania dotyczące odporności na wstrząsy i wibracje, co jest kluczowe w aplikacjach mobilnych oraz w pobliżu pracujących maszyn. Materiały użyte do produkcji są wolne od substancji szkodliwych i spełniają standardy palności, co podnosi poziom bezpieczeństwa przeciwpożarowego instalacji.

Zastosowanie

Złączka PTTB 2,5 znajduje szerokie zastosowanie w nowoczesnej automatyce przemysłowej oraz budownictwie komercyjnym. Jest idealnym wyborem do:

• Systemów sterowania PLC, gdzie wymagane jest gęste upakowanie sygnałów.
• Rozdzielnic elektrycznych o ograniczonej przestrzeni montażowej.
• Instalacji wymagających szybkiego serwisowania i łatwej modyfikacji połączeń.
• Przemysłu maszynowego, dzięki wysokiej odporności mechanicznej zacisków Push-in.

Wskazówki Montażowe

Montaż złączki odbywa się na standardowych szynach nośnych typu NS 35/7,5 lub NS 35/15, co zapewnia pełną kompatybilność z większością systemów obudów. Aby uzyskać optymalne połączenie, należy:

• Odizolować przewód na zalecaną długość wskazaną w dokumentacji technicznej.
• W przypadku przewodów sztywnych lub elastycznych z tulejkami, wsunąć je bezpośrednio w otwór zaciskowy do momentu wyczucia oporu.
• W przypadku przewodów linkowych bez tulejek, należy otworzyć zacisk za pomocą przycisku zwalniającego przed wprowadzeniem żyły.
• Zaleca się stosowanie dedykowanych mostków wtykowych Phoenix Contact w celu szybkiego i pewnego rozdzielania potencjałów między sąsiednimi złączkami.

FAQ

Czy złączka PTTB 2,5 wymaga specjalistycznych narzędzi do montażu przewodów?
Nie, technologia Push-in pozwala na montaż przewodów sztywnych i z tulejkami bez użycia narzędzi. Do demontażu lub montażu linek bez tulejek wystarczy standardowy wkrętak płaski.

Jaka jest główna zaleta konstrukcji dwupoziomowej?
Konstrukcja ta pozwala na podwojenie gęstości upakowania przewodów na szynie DIN, co jest kluczowe w projektach, gdzie każdy centymetr wolnego miejsca w szafie jest na wagę złota.

Czy złączkę można montować na dowolnej szynie DIN?
Złączka jest przystosowana do montażu na szynach profilowych NS 35/7,5 oraz NS 35/15, które są standardem w branży elektro-technicznej.
