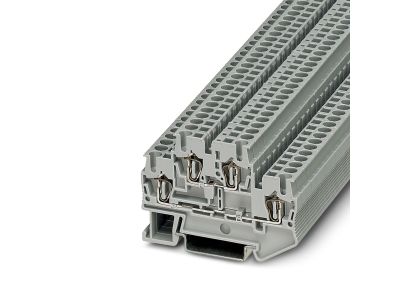

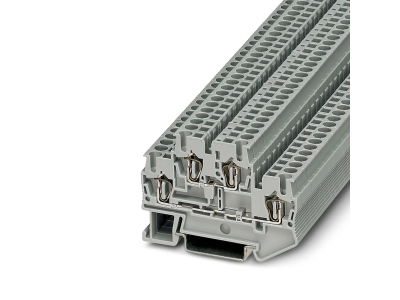

Złączka przelotowa 2-poziomowa z klatkowym zaciskiem sprężynowym STTB 2,5, szara | 3031270 Phoenix Contact

Opis i Kluczowe Cechy

Złączka przelotowa 2-poziomowa STTB 2,5 od renomowanego producenta Phoenix Contact to zaawansowane rozwiązanie w technologii połączeń sprężynowych, zaprojektowane z myślą o maksymalnej oszczędności miejsca w szafach sterowniczych. Dzięki dwupoziomowej konstrukcji, produkt umożliwia podwojenie gęstości upakowania przewodów na tej samej szerokości montażowej wynoszącej zaledwie 5,2 mm. Zastosowany klatkowy zacisk sprężynowy gwarantuje stałą siłę docisku, co eliminuje konieczność okresowego dokręcania śrub i zapewnia wysoką odporność na wstrząsy oraz wibracje.

• Szeroki zakres przekrojów: Możliwość podłączenia przewodów sztywnych i giętkich o przekroju od 0,08 mm² do 4 mm² (AWG 28 - 12).
• Kompaktowa budowa: Szerokość 5,2 mm pozwala na optymalne wykorzystanie przestrzeni na szynie DIN.
• Technologia sprężynowa: Szybki montaż i pewne połączenie elektryczne bez użycia specjalistycznych narzędzi dynamometrycznych.
• Estetyka i funkcjonalność: Obudowa w kolorze szarym wykonana z wysokiej jakości materiałów izolacyjnych.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami przemysłowymi, co zapewnia bezpieczeństwo użytkowania w wymagających aplikacjach. Złączka STTB 2,5 spełnia wymagania dotyczące odporności na starzenie materiałowe oraz posiada certyfikację pozwalającą na jej stosowanie w szerokim zakresie temperatur. Konstrukcja zacisku jest zgodna z międzynarodowymi standardami dotyczącymi połączeń elektrycznych, co potwierdza jej niezawodność w instalacjach automatyki budynkowej i przemysłowej.

Zastosowanie

Złączka STTB 2,5 znajduje szerokie zastosowanie wszędzie tam, gdzie kluczowa jest miniaturyzacja i niezawodność systemu. Jest idealnym wyborem dla:

• Systemów automatyki przemysłowej: Łączenie sygnałów sterujących w rozdzielnicach o dużym zagęszczeniu komponentów.
• Budowy maszyn: Odporność na wibracje sprawia, że złączka doskonale sprawdza się w ruchomych częściach instalacji.
• Instalacji elektroenergetycznych: Rozdział potencjałów na dwóch poziomach ułatwia przejrzyste zarządzanie okablowaniem.
• Szaf sterowniczych: Montaż na standardowych szynach nośnych NS 35/7,5 oraz NS 35/15.

Wskazówki Montażowe

Montaż złączki STTB 2,5 jest intuicyjny i szybki. Aby zapewnić optymalne parametry pracy, należy przestrzegać poniższych zaleceń:

• Montaż na szynie: Złączka jest przystosowana do zatrzaskiwania na szynach profilowych NS 35/7,5 oraz NS 35/15.
• Przygotowanie przewodu: Należy odizolować końcówkę przewodu na zalecaną długość, aby zapewnić pełne osadzenie w klatce sprężynowej.
• Obsługa zacisku: Otwarcie sprężyny następuje poprzez wprowadzenie standardowego wkrętaka w dedykowany otwór technologiczny.
• Organizacja: Zaleca się stosowanie dedykowanych mostków wtykowych Phoenix Contact w celu szybkiego mostkowania potencjałów między sąsiednimi złączkami.

FAQ

• Czy złączka wymaga stosowania tulejek zaciskowych? Nie, zacisk sprężynowy umożliwia bezpośrednie podłączenie przewodów linkowych bez tulejek, choć ich stosowanie jest dopuszczalne i zalecane w niektórych standardach zakładowych.
• Jaka jest główna zaleta konstrukcji 2-poziomowej? Pozwala ona na zaoszczędzenie 50% miejsca na szynie DIN w porównaniu do standardowych złączek jednopoziomowych przy zachowaniu tej samej liczby punktów przyłączeniowych.
• Czy złączka jest odporna na poluzowanie pod wpływem drgań? Tak, technologia zacisku sprężynowego jest z natury odporna na wibracje, co czyni ją bezpieczniejszą od tradycyjnych zacisków śrubowych w trudnych warunkach pracy.
